[原创]为《乡村一120平方空地建房》献策

陋室清风 · 发表于 2007-6-6 10:06:00

toug2000会员关于《乡村一120平方空地建房》的帖子已发一月，但未见献策方案，老朽休闲之余就帮他规划一下吧。
一、原贴要求：“房子要建三层，坐北向南，要求简单实用，最重要的是最大限度的采光，因为旁边的房建得采光差，所以吸取了教训。”但三维建模，模型采光分析等，我都不太懂，无奈只好向各位高手求助了！替朋友多谢了！
二、献策构思：根据地形图、东南面的现有楼房、拟建房的征地面积，以及建房者的要求，笔者认为：要满足拟建房者“最大限度的采光”的要求，则宜采用敞开式楼梯和设“后天井”解决南面的自采光为佳，特提出如下设计方案（含总平面图、底层建筑平面图、一层楼房的轴测图，至于二、三层建筑平面在此从略），供建房者参考。
附1：总平面图

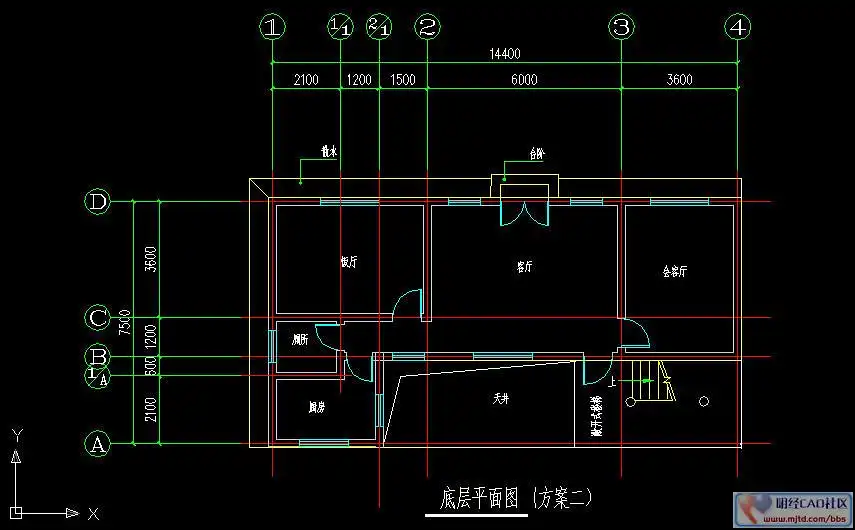

附2：底层建筑平面图

登录/注册后可看大图

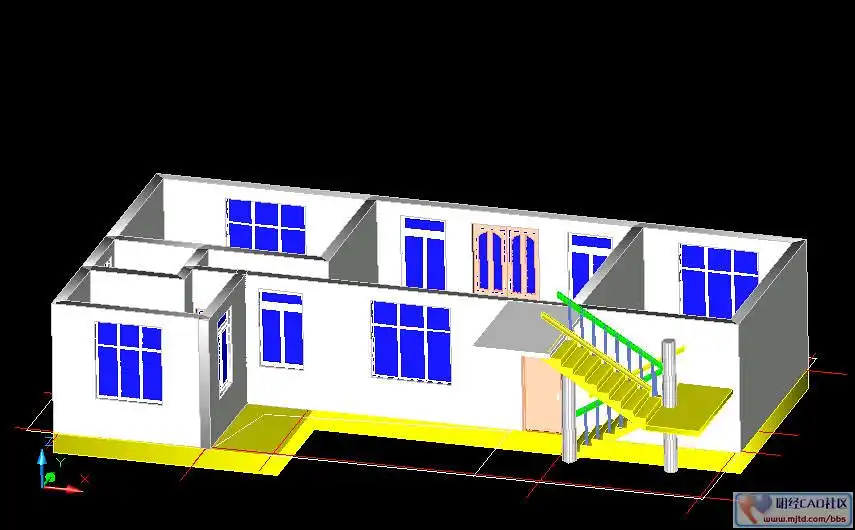

附3：一层楼房的轴测图

登录/注册后可看大图
