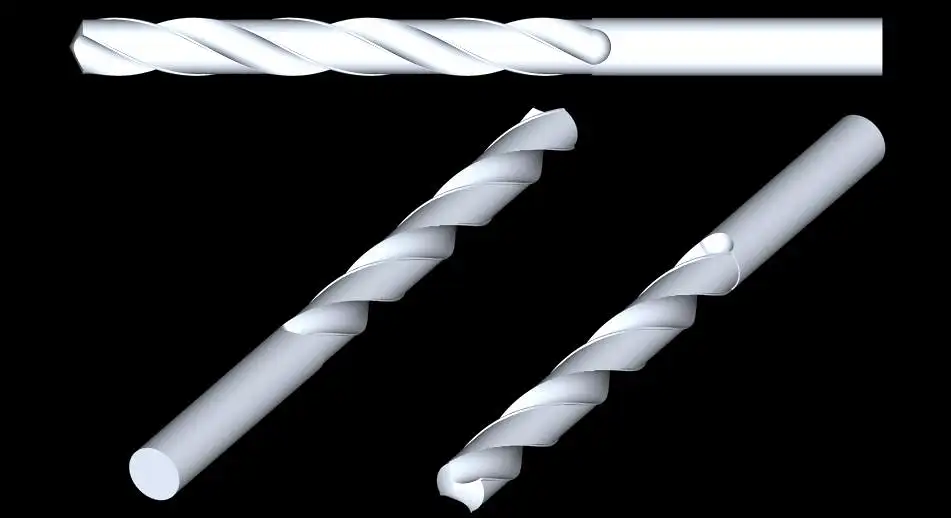

麻花钻头

mafiae · 发表于 2006-4-4 14:02:00


gaoencaiya · 发表于 2006-4-6 12:18:00

用2007做，小菜一碟

newdhj · 发表于 2006-4-6 15:45:00

不要说“用2007做，小菜一碟 ”是驴子是马。牵出来溜溜。
我是用2005做的

登录/注册后可看大图

fenger520 · 发表于 2006-4-6 20:04:00

请问楼主这个有具体一点的步骤吗，能传上来大家分赏一下吗，谢谢你了，

gaoencaiya · 发表于 2006-4-6 20:39:00

newdhj发表于2006-4-6 15:45:00


newdhj · 发表于 2006-4-6 21:09:00

好！不错！看来２００７画三维的功能提高了很多．在２００５里画起来可是＂大菜＂了

gaoencaiya · 发表于 2006-4-6 22:33:00

如果是用2007,那就很简单,SWEEP+TWIST就轻松搞定

156723038 · 发表于 2006-4-7 10:33:00

大哥说下怎么画呀
在07里面

gaoencaiya · 发表于 2006-4-7 18:24:00

1、在XY平面内画出钻头的横截面，制成面域
2、沿Z轴方向画一根直线，长度为螺距的一半，直线下端点必须位于钻头横截面的圆心
3、输入SWEEP并回车
4、出现一堆提示，别管他，点击钻头面域并回车
5、又出现一堆提示，别管他，输入 T 并回车
6、又出现一堆提示，别管他，输入 180 并回车

gaoencaiya · 发表于 2006-4-7 18:26:00

漏了最后一步：
7、又出现一堆提示，别管他，点击直线，回车
