[求助] 引线标注文字镜像问题

feizheng · 发表于 2004-1-16 22:32:00

[求助] 引线标注文字镜像问题
我用的cad2002,我设置引线标注文字有下划线，但是我把整个引线标注镜像后，原本文字的下划线就横穿文字了，只有重新手动移动才行，请教各位高手如何解决。
多谢了！

efan2000 · 发表于 2004-1-17 00:09:00

引线标注与其它标注是不一样的，它分成了两部分，一个是引线对象，一个是多行文字对象。所以如果文字是在引线的中间，就会出现这种情况，可以使用Express中的文字屏蔽功能来遮住引线。

feizheng · 发表于 2004-1-17 21:56:00

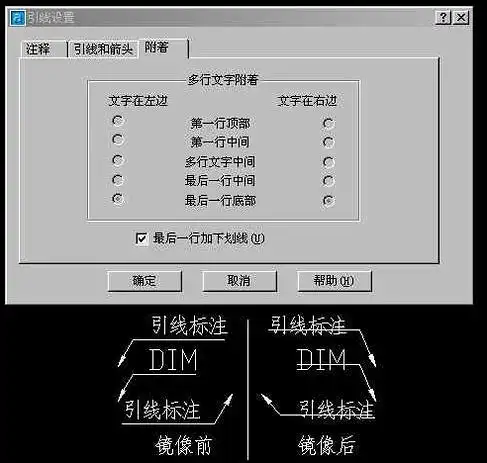

我说的是附图所示情况，好像不是2楼说的这种情况


feizheng · 发表于 2004-1-17 23:50:00

我希望引线标注镜像后下划线能像镜像前一样位于文字下方。不知是否有何系统参数可设置。或者可通过别的方法可以办到
－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－
新手上路，请多指教！ ^_^

东哥 · 发表于 2004-1-18 08:42:00

看来这样的镜像操作程序本身也有缺陷了。

我爱AUTOCAD · 发表于 2004-1-18 09:41:00

很不好意思的问个问题，3楼的那个“引线设置”在那里找啊。。。。。。。

东哥 · 发表于 2004-1-18 09:52:00

进入“快速引线”后直接回车。

我爱AUTOCAD · 发表于 2004-1-18 11:03:00

啊！多谢！！

feizheng · 发表于 2004-1-20 00:30:00

多谢东哥，看来现在只有手动修改了，希望Autodesk公司下一个版本能解决这个问题。

奇异 · 发表于 2004-1-20 19:20:00

输入mirrtext命令，设为1，。再试试吧
