做了个热机专业cad插件，可是界面太难看，求思路

[复制链接]
晋A青少年

1

主题

4

帖子

1

银币

初来乍到

Rank: 1

铜币
8
发表于 2013-11-11 16:02:00 | 显示全部楼层 |阅读模式

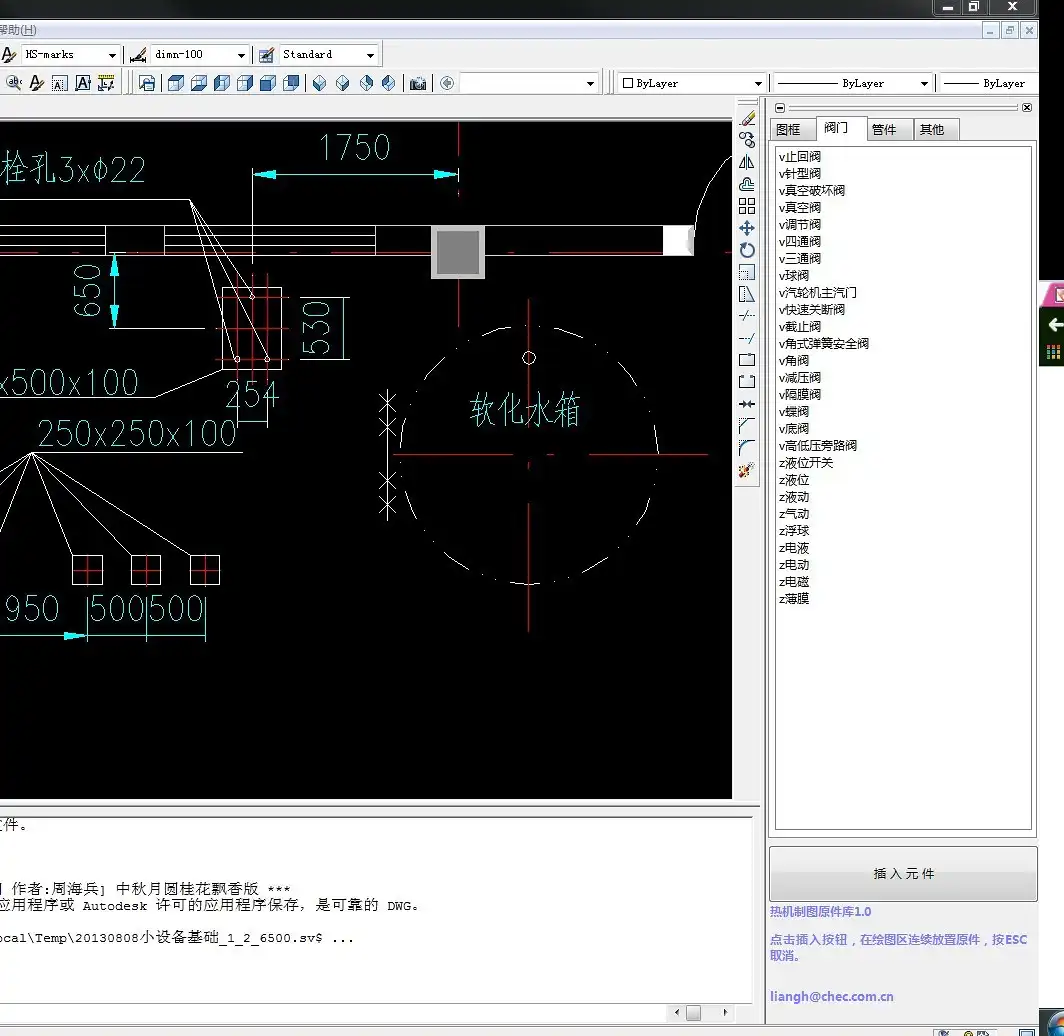

本人在设计院做热机专业的，发现热机系统图原件太多太杂，尺寸要求不严格，图面很乱。做了一个cad能够插入常用的标准图框和管件，已经实现了读取外部块以及动态插入功能（drawjig），目前界面很烂，如图，想法是将listbox里面的item做成文字带图标的，能够看到原件的样子，这样比较直观，求思路！
通过手工添加图标的方式考虑过，不过由于原件比较多，我想让item自动生成block的缩略图并添加进去，可以一直没有思路实现。。
求赐教，不胜感激！



另：开发为cad2007 + vs2005.C#
file:///C:\Users\Administrator\AppData\Roaming\Tencent\Users\27998892\QQ\WinTemp\RichOle\1}_MS}_9I(TY$EBBSA1@)9A.jpg
回复

使用道具 举报

qianzj

11

主题

37

帖子

5

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
81
发表于 2013-11-11 17:37:00 | 显示全部楼层
动态插入的时候 能同时实现旋转 镜像功能吗？  添加缩略图可以使用DWGThumbnail 控件
详见 http://www.objectarx.net/forum.php?mod=viewthread&tid=1243
回复

使用道具 举报

429014673

32

主题

333

帖子

13

银币

后起之秀

Rank: 20Rank: 20Rank: 20Rank: 20

铜币
458
发表于 2013-11-11 18:55:00 | 显示全部楼层
这种插件感觉很占位置
回复

使用道具 举报

晋A青少年

1

主题

4

帖子

1

银币

初来乍到

Rank: 1

铜币
8
发表于 2013-11-11 22:49:00 | 显示全部楼层

谢谢！这个控件我用了，它只支持dwg文件的预览，也就是说必须把所有块都存成文件，然后让这个控件指向dwg文件才能显示。。。我觉得太麻烦后来就抛弃了，另外，这个控件好像不能够显示2007生成的文件啊，一运行就报错。。
回复

使用道具 举报

晋A青少年

1

主题

4

帖子

1

银币

初来乍到

Rank: 1

铜币
8
发表于 2013-11-11 22:54:00 | 显示全部楼层

插入的时候不能实现动态旋转和缩放，正在琢磨这个功能。。。
临时写了一个命令实现指定块的90°旋转，呵呵比较弱，主要是因为我们专业系统图基本上只需要这个角度的旋转，所以就省了一个输入角度的步骤而已
回复

使用道具 举报

晋A青少年

1

主题

4

帖子

1

银币

初来乍到

Rank: 1

铜币
8
发表于 2013-11-11 22:58:00 | 显示全部楼层

确实有这个问题，我是考虑到将来扩充后原件特别多，感觉这样比较直观好找。。
不知道用哪种界面较好呢，？小弟刚接触二次开发没多久，还望高人赐教哈
回复

使用道具 举报
