練習2

Joseflin · 发表于 2004-9-12 10:43:00

Quiz 2
1. A B的直线长度为何？
2. A B弧的包含角(include angle)为何？
3. 形心C之座标为何？
4. A B D 之面积为何？
曲线交线是认证测验必考的项目之一，有志参加者一定要熟练此技巧。本题是基础的曲线交线练习题。自我检测答案是否正确的方法是连作3次看看答案是否完全一样？


Joseflin · 发表于 2004-9-13 14:04:00

CAD之所以会取代传统的製图主要是它的精确度。CAD CAM CAE是机械製造的发展趋势。而CAD是先头作业，如果它所绘製的设计图不能达到一定准确度的要求，接下来的作业便无法进行，或许有人会认为虽然我的图画的不够准确，但我有标註来辅助阿。这观念是要不的得的，因为CAM或NC它是不需要也看不懂标註的，它要的是刀具运行的path，而此path是由工作图所转换而来的。因此看似很像的两张图, 经加工后甚至会有很大的差异。曲线交线如果不是完全的smooth，绘製成3D图时Z方向会有一条交线。理论上CAM是很难作出此线条的(因使用end mill)，因此加工至此经常发生停机的情形，造成损失。如果你不想老是生產低附加价值的廉价品，诚恳的建议你改变过去的製图观念，从今以后注意设计图的准确度。

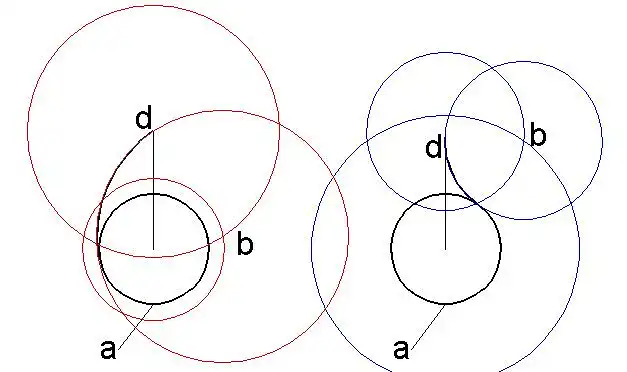

提示：
1. R80的画法
                     a. d为圆心r=80画圆
                     b. a圆向外OFFSET(d=10)
                     c.两圆交於b,       以b为圆心r=80画圆
                              d. TRIM
1. R50的画法
                     a. d为圆心r=50画圆
                     b. a圆向外OFFSET(d=50)
                     c.两圆交於b,       以b为圆心r=50画圆
                              d. TRIM


lzu1797 · 发表于 2004-9-13 15:02:00

大致了解了刚才还为了下面的这个提示烦恼：
                     「 b. a圆向外OFFSET(d=10)                」
原本不知道O=10的意义
刚才试做了一下就了解了所得答案
1. AB直线长64.9947
2.AB弧之包含角度223.5968
3.形心(-2.9704 , -64.9208)
      (我不太确定，是不是把对象先REG，再MASSPROP？
               而繁体版显示的「质心」是否是形心)
4.这里有争议，所谓ABD面积是求把ABD三点连成直线的面积？还是把AB连线后，该封闭区域的面积？如果是前者就是1633.9113，如果是后者就是2194.8372
