日常作业中总会发现几个作图技巧，本练习就是将这些技巧整理后產生的，如大家能用心去体会并举一反三，相信可使你功力大增，一段时间后同事会觉得你脱胎换骨判若两人，

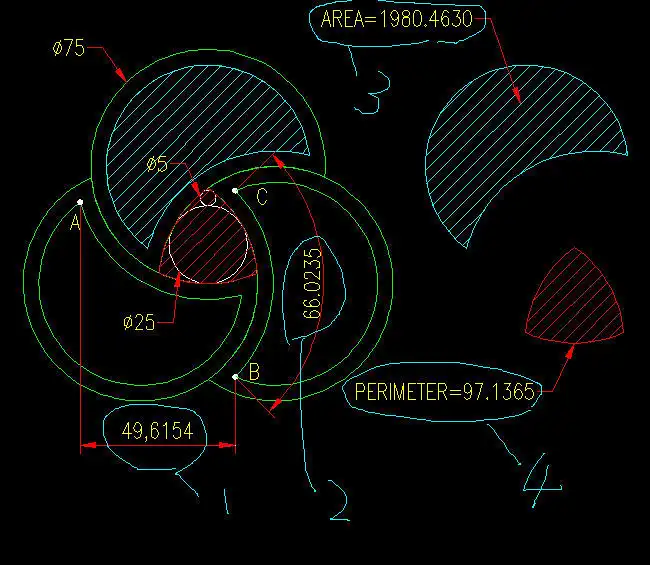

练习题4
难度：B                                         限时：10分钟                                         练习重点：绘製起点的判断
Quiz 4
1. AB两点水平的距离为何？
                                 a. 47.8453         b. 48.7435         c. 49.6154
2. BC弧长为何？
                         a. 65.0532                 b. 65.0235                 c. 66.0235
3. 蓝色剖面区的面积为何？
                         a. 1980.4630         b. 1984.3064         c. 1986.4068
4. 红色剖面区的週长为何？
                         a. 96.6531         b. 97.1365         c. 98.5361


回复

使用道具 举报

xyp1964

74

主题

1603

帖子

24

银币

顶梁支柱

Rank: 50Rank: 50

铜币
1906
发表于 2004-9-26 08:42:00 | 显示全部楼层

少一个条件，大圆内的圆直径为70？
1-c；2-c；3-a；4-b
回复

使用道具 举报

lzu1797

5

主题

371

帖子

7

银币

后起之秀

Rank: 20Rank: 20Rank: 20Rank: 20

铜币
391
发表于 2004-9-26 09:16:00 | 显示全部楼层


回复

使用道具 举报

bobygril

3

主题

36

帖子

4

银币

初来乍到

Rank: 1

铜币
48
发表于 2004-9-26 11:01:00 | 显示全部楼层
做是做出来了，答案也正确，可有一个尺寸是猜的，不知道是不是自己步骤不正确？
回复

使用道具 举报

bluedomb

14

主题

106

帖子

4

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
162
发表于 2004-9-26 15:12:00 | 显示全部楼层



我怎么做出来不是？？？？我用圆心到红圈标出的圆狐的距离做偏移出来的内圈
回复

使用道具 举报

Joseflin

508

主题

1946

帖子

5

银币

社区元老

Rank: 75Rank: 75Rank: 75

铜币
3978
发表于 2004-9-26 16:08:00 | 显示全部楼层
bluedomb----内圆和5圆相切。
bobygri--------有疑问趁此机会赶快问，其面几位高手都有能力帮你。
回复

使用道具 举报

bobygril

3

主题

36

帖子

4

银币

初来乍到

Rank: 1

铜币
48
发表于 2004-9-27 14:52:00 | 显示全部楼层
BC弧（靠里）我是用偏移5的方法做出来的，但我没有依据。
谢谢Joseflin
回复

使用道具 举报

joeway168

0

主题

3

帖子

1

银币

初来乍到

Rank: 1

铜币
3
发表于 2004-9-30 22:27:00 | 显示全部楼层
是啊，题目有问题的！大圆内的大圆弧没依据，另外三段红色圆弧的周长应该是接近200
回复

使用道具 举报

lzu1797

5

主题

371

帖子

7

银币

后起之秀

Rank: 20Rank: 20Rank: 20Rank: 20

铜币
391
发表于 2004-9-30 23:25:00 | 显示全部楼层

圆弧偏移的确没依据，我是先猜偏移5，再对照答案的，结论是真的就是偏移5
红色区域的周长没有问题，97.1365应该是没错的
回复

使用道具 举报

Joseflin

508

主题

1946

帖子

5

银币

社区元老

Rank: 75Rank: 75Rank: 75

铜币
3978
发表于 2004-10-1 13:33:00 | 显示全部楼层
为了璧免发生争议，所以才採选择题方式。
原先内圆是有显示和Ø5相切的延长线的，可能是线段太细的关係所以转成raster格式后便无法辨识。此问题以后我会注意的，谢谢大家。
