我用的是CAD2002版本的.
我想画一个正方体,然后正方体改成类似与我们抽屉的形状
我应该怎么做呢?
请赐教,感激不尽~!~!
回复

使用道具 举报

lzu1797

5

主题

371

帖子

7

银币

后起之秀

Rank: 20Rank: 20Rank: 20Rank: 20

铜币
391
发表于 2004-8-26 17:30:00 | 显示全部楼层
是要这样的效果吗？


回复

使用道具 举报

lzu1797

5

主题

371

帖子

7

银币

后起之秀

Rank: 20Rank: 20Rank: 20Rank: 20

铜币
391
发表于 2004-8-26 17:42:00 | 显示全部楼层
如果是的话 1.先 box > c > 数字(如100)
2.solidedit > b >         s         =>选取物体 =>输入数字(如10)
3.solidedit >        f > e =>选取一个边 => r (移除不要的面) =>输入负高度(如-10)
4.同3，只是最后要输入与3相同的正高度(如原本输入-10，这里就输入10)，完成如果不是的话就是我废话了，请您再说详细些
回复

使用道具 举报

Joseflin

508

主题

1946

帖子

5

银币

社区元老

Rank: 75Rank: 75Rank: 75

铜币
3978
发表于 2004-8-27 10:48:00 | 显示全部楼层
这正是SOLIDEDIT的SHELL的功能，
指令SOLIDEDIT→body → shell


登录/注册后可看大图

回复

使用道具 举报

jlkxz

17

主题

45

帖子

3

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
113
发表于 2004-8-30 10:03:00 | 显示全部楼层
感谢,两位的赐教~!
回复

使用道具 举报

FJQZ456

29

主题

492

帖子

8

银币

中流砥柱

Rank: 25

铜币
608
发表于 2004-8-30 10:37:00 | 显示全部楼层
呵呵！抽屉就直接按抽屉的步骤去建模，为何要先画个正方体再改成抽屉的样呢？
不多此一举吗？
回复

使用道具 举报

jlkxz

17

主题

45

帖子

3

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
113
发表于 2004-8-30 11:31:00 | 显示全部楼层
请点击此处下载

请先注册会员后在进行下载

已注册会员，请先登录后下载

文件名称:00wbwbkf3lo.dwg
下载次数:0  文件大小:66.44 KB  售价:2银币 [记录]
下载权限: 不限 以上或 Vip会员   [开通Vip]   [签到领银币]  [免费赚银币]

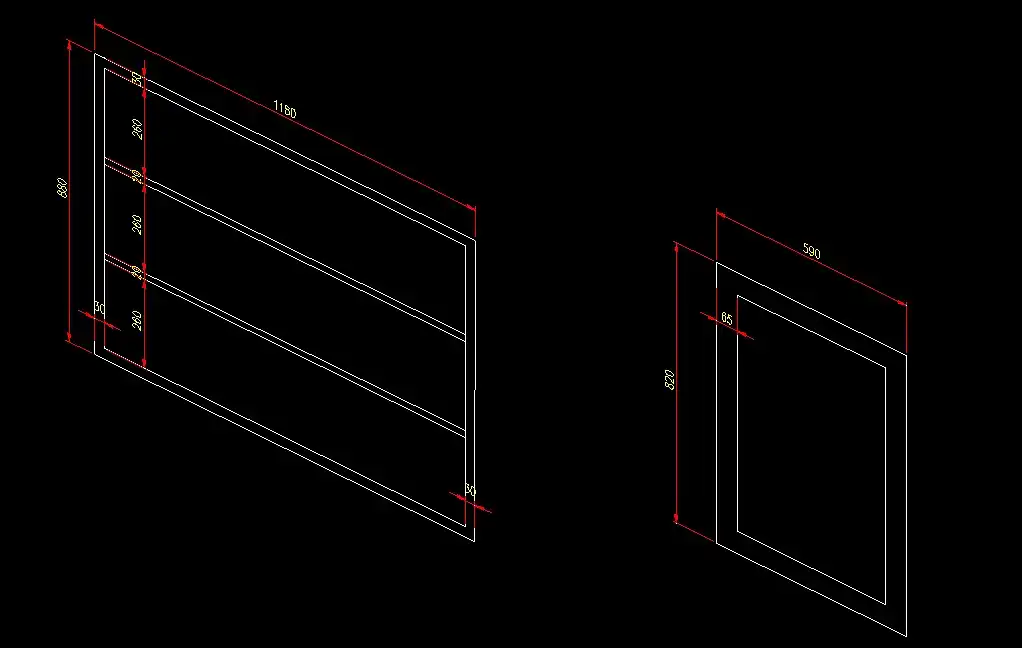

我只是想画一个这个~!
我不知道怎么画的~!
非常感谢大家的支持~!
回复

使用道具 举报

lzu1797

5

主题

371

帖子

7

银币

后起之秀

Rank: 20Rank: 20Rank: 20Rank: 20

铜币
391
发表于 2004-8-30 12:56:00 | 显示全部楼层

这张图啊！ 其实不难啊！
也不必非要我那方法不可
给你个提示 只要先把这些材料准备好就作得出来


回复

使用道具 举报

jlkxz

17

主题

45

帖子

3

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
113
发表于 2004-8-31 15:28:00 | 显示全部楼层
非常感谢~!
回复

使用道具 举报

陈慧琳

10

主题

43

帖子

3

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
83
发表于 2004-8-31 16:11:00 | 显示全部楼层

请问什么是抽屉就直接按抽屉的步骤？
