请教这两题的作法。

蓝色自由 · 发表于 2004-10-26 18:01:00



lzu1797 · 发表于 2004-10-26 23:34:00

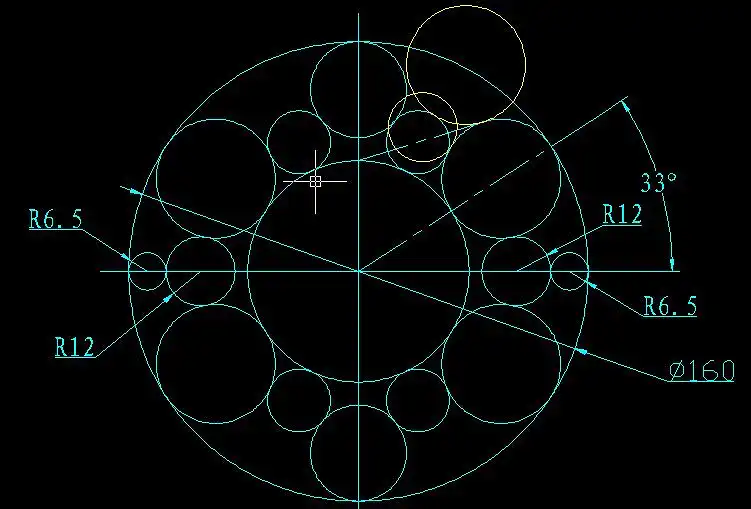

第一题请利用MI与3切圆
J兄的练习3(应该是吧？)有发过相关的观念

第二题我还没看出来
是不是有少尺寸？

蓝色自由 · 发表于 2004-10-26 23:56:00

第二题没有少尺寸，我对过了，我也觉得少了尺寸，但书上就是这样子，要不你看看怎样。

蓝色自由 · 发表于 2004-10-27 00:18:00

Jerry 呀！
第一题我还是不明白33度角半夹的那个圆怎样画，能指点更详细点吗？

zxdcad · 发表于 2004-10-27 07:31:00

第二题我在晓东看见过，已经做了！


zxdcad · 发表于 2004-10-27 08:03:00

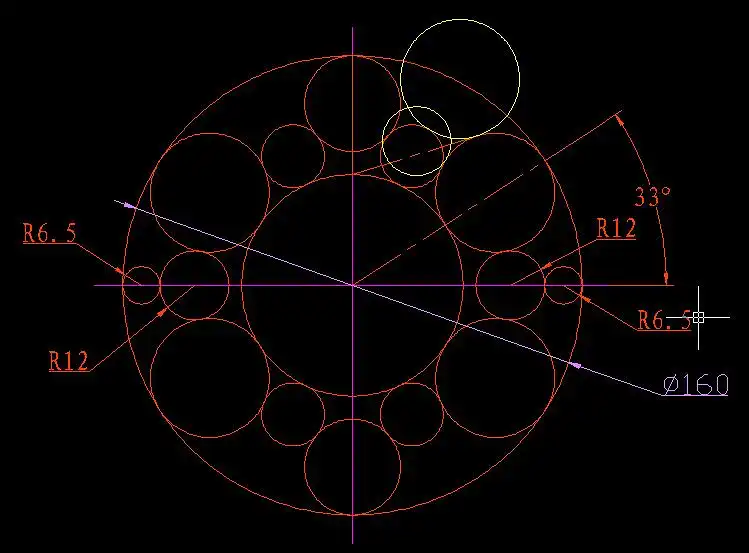

第1题确实是利用mi与ttt3切圆来做！我做了一个没有修剪的，可能看的清楚一点！图中两黄色圆就是利用Mi得到的，有这两个圆帮助就不难了！


请教这两题的作法。


khj1982 · 发表于 2004-10-27 10:45:00

第一个图谁能说详细一点！！！

福成 · 发表于 2004-10-27 11:39:00

题目并没有指明内圆与33°上的圆相切，你从哪点看出他们相切？如果确实相切，图就好做了。

福成 · 发表于 2004-10-27 11:51:00

你从哪看出90°顶点处一定在Ф32圆的象限点上？它要是不在象限点上呢？

yongxue · 发表于 2004-10-27 11:57:00

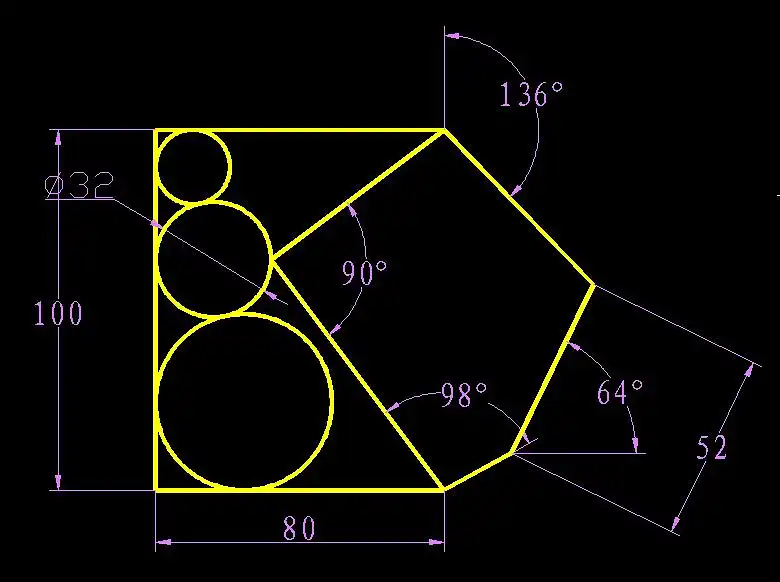

第二题,
以100为直径作圆,确定出90度的顶点,
然后将136度的线,沿64度54长的线段平移!
