请“ＣＡＤ修行犬”先生指点这两幅图的画法。

蓝色自由 · 发表于 2004-10-9 17:11:00



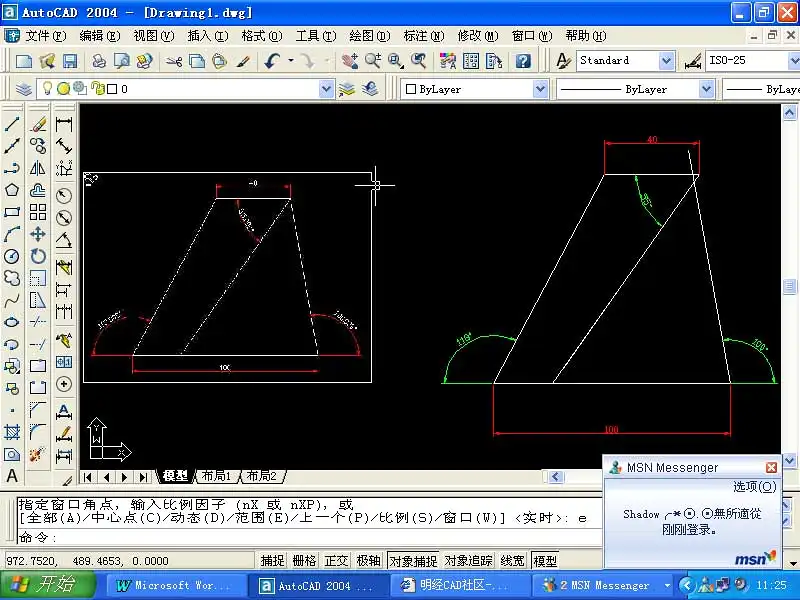

请指点第一幅图怎么画。第二幅图虽然我也画出来了，但我认为我的方法不专业，我想看一下“ＣＡＤ修行犬”先生的画法，丛你哪里我可以学到好多东西，你的画法图我都打印出来了，贴在我的ＣＡＤ专用大笔记本上，我想它会让我的作图更为专业。
外圆上面的小弧半径为５

lzu1797 · 发表于 2004-10-9 19:30:00

总觉得我第一题好像解过类似题耶.. 不过这次我用比较不同的方法好了
先解第一题吧
因为第二题的数据似乎不完全，外边小弧没标示半径


smlxzz · 发表于 2004-10-10 01:43:00

用圆角来修剪多出的边怎么弄啊，说一下，自己搞了半天没搞懂~~真郁闷~
是不是我太笨了？？？

lzu1797 · 发表于 2004-10-10 09:36:00

后面就有註明，半径R要设0喔

ling18 · 发表于 2004-10-10 15:41:00

上面那一张分辨率有点小。。我都看不清楚。
还有下面那些怎么画呢。。

lzu1797 · 发表于 2004-10-11 11:29:00

第二张图刚才查了我手边的资料

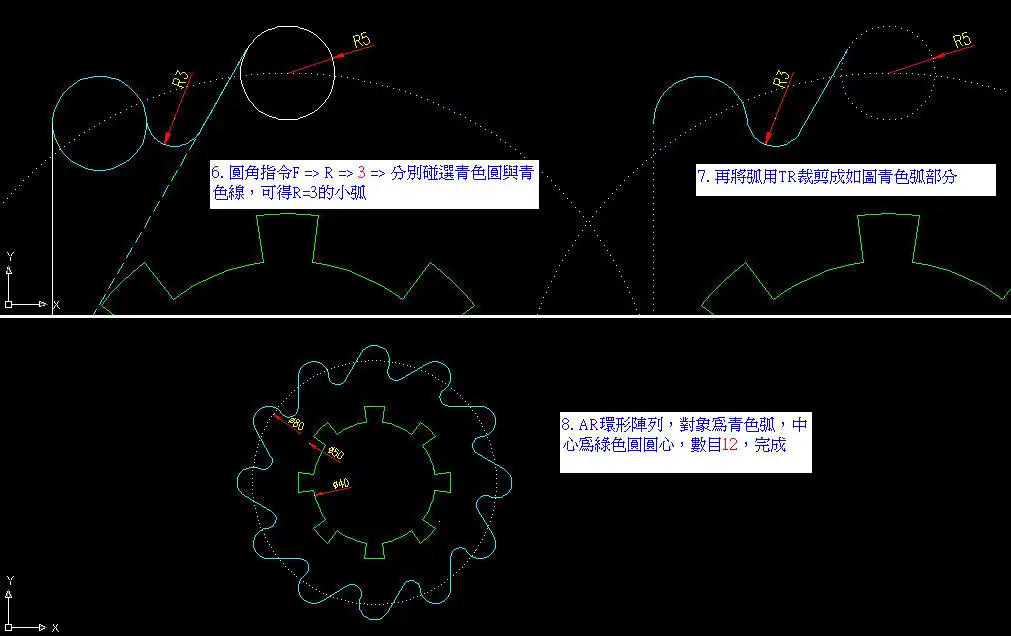

外圆的小弧半径=5，稍微内侧的超小弧半径=3，作法很简单，晚点再传

东西南北人 · 发表于 2004-10-11 11:30:00

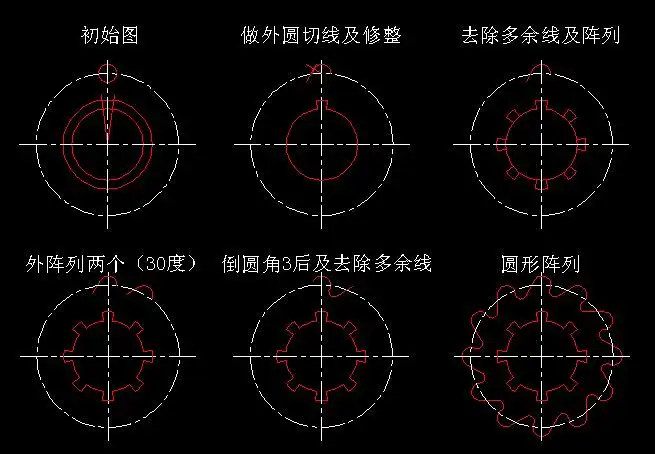

第二张图，按尺寸先做一的齿形（外），阵列，倒内圆角，但没尺寸。


lzu1797 · 发表于 2004-10-11 13:37:00

看来已经有人传了第二题方法

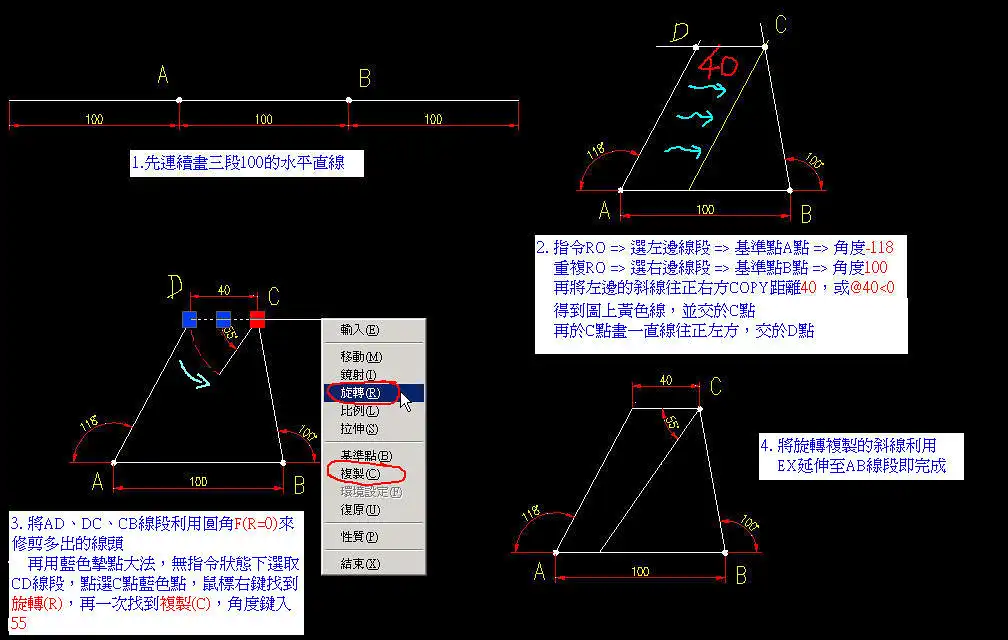

我还是把我的作法传上来吧

登录/注册后可看大图


席恩蒂 · 发表于 2004-10-27 16:39:00

楼上的各位：你们为什么一定认定那个最小的圆半径为3，或者直接半径3倒圆。
是不应该用Φ80的圆、R5的小圆以及30°直线的公切圆，这个圆的半径为2.9545。

阿SAM · 发表于 2004-10-28 11:36:00

怎么右上角那条线不能相交咖，哪里出错呢。。。
