10月21日小菜求助-如何画这样的圆（已解决）

haishui · 发表于 2004-10-21 13:00:00


如图，要画一圆，要求与圆A相切，并过点B，而且其圆心要落在直线L上。请各位帮忙！

一个人住 · 发表于 2004-10-21 13:16:00

请问A、B、L三个位置有没有什么约束呢，随便画三个位置都可以吗？

Joseflin · 发表于 2004-10-21 13:22:00

1.指令CIRCLE→3p→1'st'=B→2'nd=Tan A圆→3'rd=Per L线
2.TRIM

wf_1980 · 发表于 2004-10-21 13:25:00

难道圆A，点B，和直线L的位置也不确定吗？如果那样的话就好做了！呵呵！！不过我想应该A、B、L都应该有约束吧？还请说明白一点！

smlxzz · 发表于 2004-10-21 13:29:00

看不懂楼上兄台的意思~~

haishui · 发表于 2004-10-21 14:14:00

说明：圆A，点B，直线L都是随手画的。
非常感谢三楼！

北斗七星 · 发表于 2004-10-21 14:18:00

楼主的意思是明确的，A、B、L三个是已知的，或说是已存在的，其实这样的圆是确定了的，只不过有2个解而已!!

haishui · 发表于 2004-10-21 14:32:00

其实这样的圆是确定了的，只不过有四个解而已!!
会有4个解吗？请详细告之，谢谢

北斗七星 · 发表于 2004-10-21 14:39:00

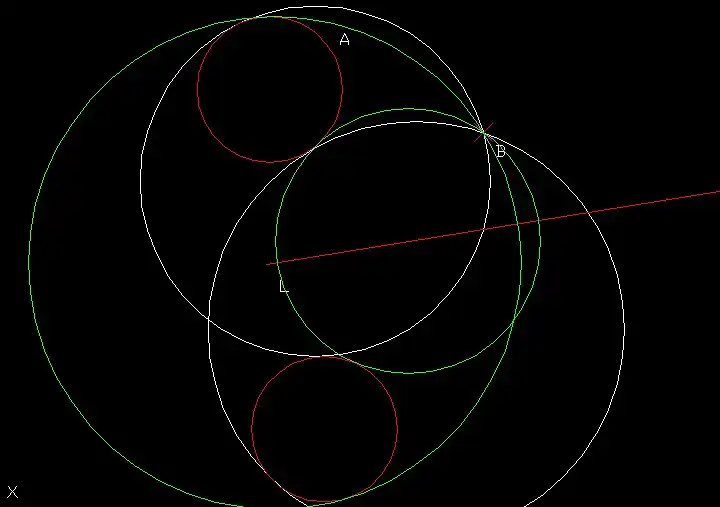

以L为对称线，作圆A的一个对称圆，三点作圆，一点过B，另两点分别与两圆相切，内切与处切，有2个圆。

haishui · 发表于 2004-10-21 14:50:00


谢谢北斗七星，令我茅塞顿开，不过圆心在直线L的圆只有绿色的那两个吧
