[求助] cad中能不能让块随着曲线排列

cscz · 发表于 2004-10-12 14:24:00

ccad中能不能让块随着曲线排列,另外我画线的时候如果是倾斜就折得厉害如何解决
随着曲线排列

zxdcad · 发表于 2004-10-12 19:18:00

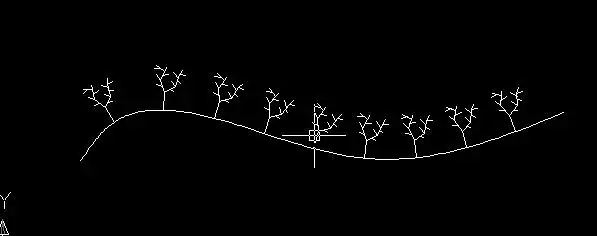

第一个问题好解决,用定数等分或定距等分的块功能就行了,如下图所示!

第二个问题根本不是问题的问题,CRT显示器的原理所致!


一休 · 发表于 2004-10-12 20:20:00

我只会点的定数等分和定距等分，请问块如何进行定数等分和定距等分。我操作时提示要输入块名，我输入文件中的块名也是没有办法实现定数和定距的等分啊！请高人指点！！

finerman · 发表于 2004-10-14 11:46:00

先选择命令定数等分和定距等分，是在相应命令的块副选项中，后选择路径，接下来按B选择块名**,最后填入距离数值。只是有问题，对于多项物体的组合，路径有圆弧拐角会一顺边排列，不会旋转排列。望之前者告知

letch · 发表于 2004-10-15 11:26:00

楼上说的小弟不才没看明白是否可以把命令写出来

看谁最狠 · 发表于 2004-10-21 13:59:00

用命令:me
然后按提示操作就行了。
