请教一个看图和标注的问题，另外这个图的两个关键点也帮我指点一下？

蓝色自由 · 发表于 2004-9-30 10:39:00

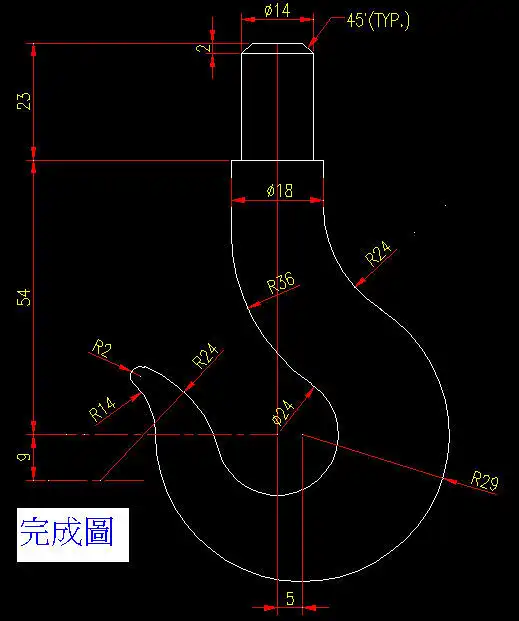

我现在想问的是最上面的倒角标注“2x45度”，“度”的符号在CAD里面用什么输入？另外据我所学来说，用角度画倒角，必须有一个角度外，还应有一边的长度呀，这里为什么没有呢？还有这个勾尖三个弧怎样绘呀？


lzu1797 · 发表于 2004-9-30 11:14:00

1.标註文字输入%%d，就有"度"的效果了
2.垂直距离没有标示，角度45也不知位置，它的尺寸不全

蓝色自由 · 发表于 2004-9-30 11:29:00

CAD修行犬先生我见过好几张图有两个相同的倒角都是这样标注，我想2表示有两个相同的倒角，角度表示偏移的角度，但又有朋友说如果是“2-”才表示两个相同的倒角，在这里2就是一边的长度。你怎样认为呢？

lzu1797 · 发表于 2004-9-30 11:54:00

我不知道耶
或许吧
不过我看到2x45度
直接是想到两个45度的倒角，刚好一边一个
如果真是2的话，再知道那个手挡住了的尺寸
是有办法把这图完成的

蓝色自由 · 发表于 2004-9-30 12:06:00

是23

lzu1797 · 发表于 2004-9-30 12:32:00

这样啊！手挡住的是23，2x45度那边的是2
晚点我传上来我的作法好了
其实前面也有人提过类似的题目
当时虽然有尺寸，但在勾勾处一些弧的圆心标示不明确
你可以找来看看
这张图比较清楚，应该可以顺利完成

蓝色自由 · 发表于 2004-9-30 12:37:00

那首行感谢CAD修行犬先生了，我的好多问题都是你帮我解决的，你真是一个好人。

lzu1797 · 发表于 2004-9-30 15:21:00

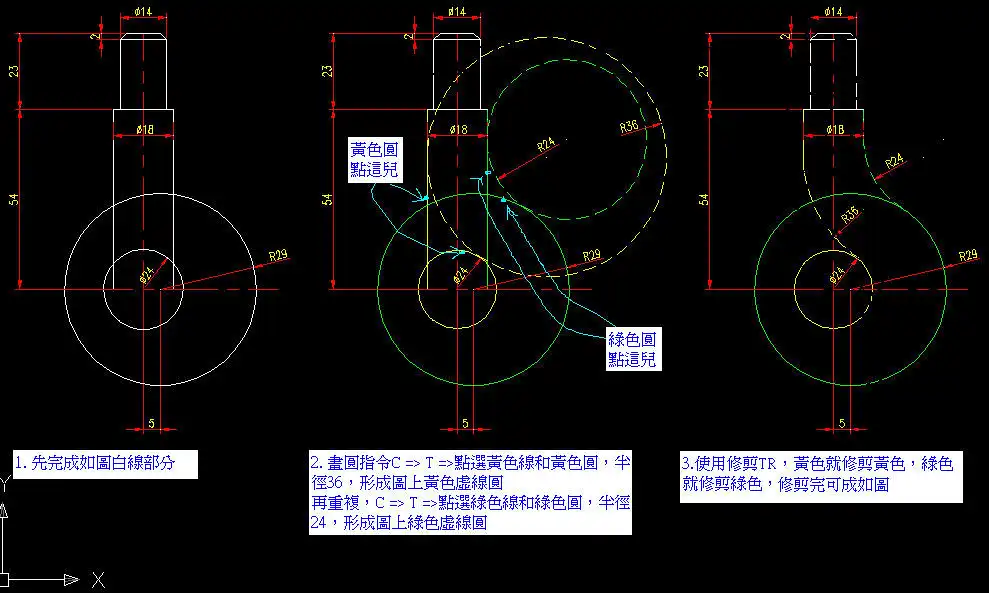

先提醒一下，因为这个勾勾图超过了基础题型所以如果对CAD基本指令还不熟的人建议先熟悉一下圆(C)、OFFSET、F、CHA、TR...等用法，免得在勾勾处被搞得一团乱
还有我觉得有一些指令概念再来画这图比较好，所以我在说明时，一些基本的画图指令与方法就直接带过了
