这两个图主要考的是画圆的时候
command: circle
Command: circle Specify center point for circle or [3P/2P/Ttr (tan tan
radius)]: 2p
(也就是画圆的时候用两点画圆）
图一要使用偏移轴线，偏移的距离是（/ 70 6.0)
再用两点画圆进行镜像可得到

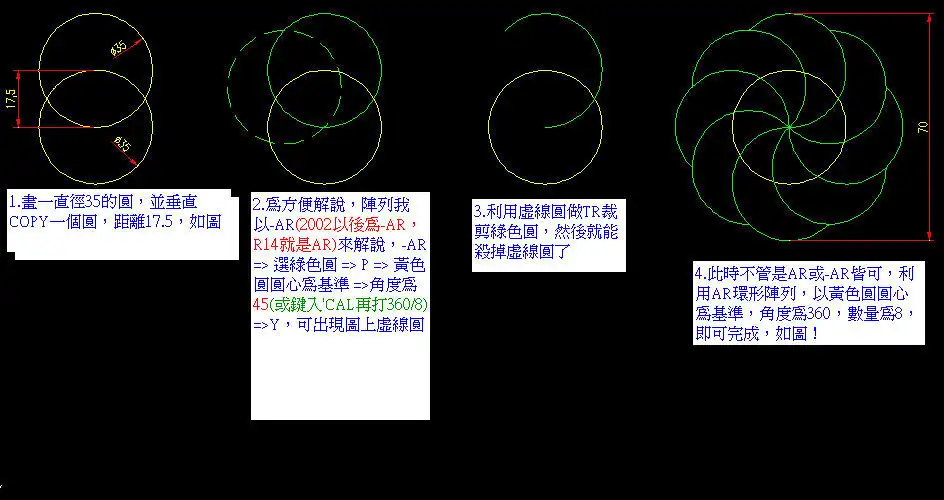

图二要使用的是得到的九个小圆直径都是35，
再利用剪切可得

wainson · 发表于 2004-9-27 22:09:00

第一个图我的思路如下： 1.画一条长为七十个单位的线段，然后用定数等分将它等分为六段
2.运用多段线命令画弧。概括地说是结合启用正交模式，结合对象捕捉，反复运用多段线画弧命令的方向子菜单，图一即可一气呵成。

lzu1797 · 发表于 2004-9-28 01:31:00

提供我的方法好了
希望能有更好的思考方向
第一题我故意不用DIV等分的方法，而在最后用SC缩放，条条道路通罗马啊！
第二题也很简单，用AR就搞定了
画这种几何图，应该是要确定能用最短最简便的方法，而非过多复杂繁琐的动作



lanyuling · 发表于 2004-9-28 09:32:00

个人认为嘛
能简单化就简单化
作图也得讲求速度
不提议用多线段画弧，用两点画多简单啊
SC当然是不错

ling18 · 发表于 2004-9-28 12:04:00

我在按照lzu1797的作法时。
在第一题还是碰到了。那个设比例的问题。我在选点的时候中先了一点它就要我输入比例或者选参照物。。

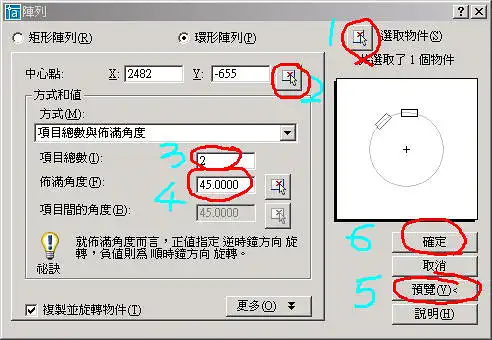

在第二题更差劲那个怎么搞出那个第三个圆的我都看不懂。。、是按阵列或者环型的。。？？

lzu1797 · 发表于 2004-9-28 12:34:00

第一题我不是很懂妳的问题
第二题你要不要再试试下面的方法


ling18 · 发表于 2004-9-28 23:09:00

第二题OK了现在就剩下第一题了。
我说的是那们SC确定 AC那两点。。
只能确定一点另外一点我都没得点。。
他就要我输入长度之类的。

lzu1797 · 发表于 2004-9-29 00:12:00

那么，你就先照著这样的步骤看看，两个方法方法一：

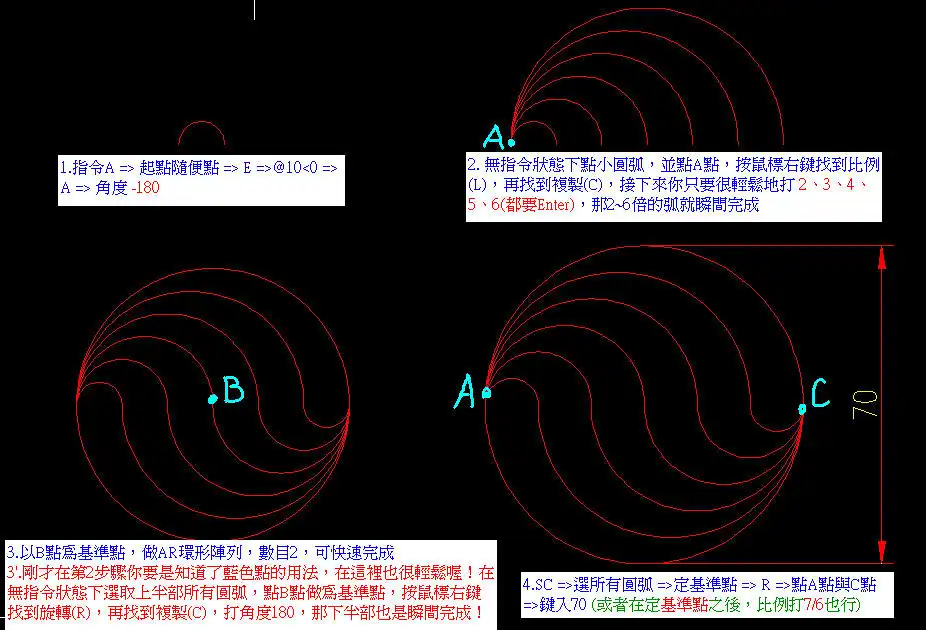

SC => 选取对象 => 定基准点 => 键入7/6(由原本的60变为70)
方法二：
SC => 选取对象 => 定基准点 => R => (不要管它的叙述)先点A点 => 再点C点
=> 接下来打长度为70
註：点A点再点C点的意义在於--AC的距离为旧长度，输入的70为新长度
抱歉可能是先前没有叙述好..
事实上，如果一开始是用DIV等分，那最后就用不著SC比例缩放了

lanyuling · 发表于 2004-9-29 16:43:00

用我的方法最简单了
