求助，求助关于输入旋转角度的问题！

maskmelon · 发表于 2004-9-24 18:15:00

我想知道把一条直线用旋转命令按照1：10的坡度旋转，难道真的只有先求出角度才能输入，有没有直接输入比例的这种命令？

alwsu666 · 发表于 2004-9-24 18:54:00

你可以用三角函数的正切的方法画。

zero207 · 发表于 2004-9-24 21:54:00

在cad帮助文件中没有找到与坡度相关内容，看来只能用计算器了，或者用几何作图法（还是计算器更简单）。关于角度：
AutoCAD 使用以下角度测量约定：十进制度数以十进制数表示，百分度附带一个小写 g 后缀，弧度附带一个小写 r 后缀。度/分/秒格式用 d 表示度，用 ' 表示分，用 " 表示秒，例如：
123d45'56.7"
勘测单位以方位表示角度：N 表示正北，S 表示正南，度/分/秒表示从正北或正南开始的偏角的大小，E 表示正东，W 表示正西，例如：
N 45d0'0" E
此形式只使用度/分/秒格式来表示角度大小，且角度值始终小于 90 度。如果角度正好是正北、正南、正东或正西，则只显示表示方向的单个字母。

xyp1964 · 发表于 2004-9-24 22:48:00

加载pdxz.lsp，运行pdxz，选择一根直线……
;c:pdxz 坡度旋转
(defun c:pdxz()
   (setq s1 (entsel"\n\t选择旋转实体 : "))
   (setq pt1 (getpoint "\n\t选择基点 : "))
   (setq ang1 (angtos (angle (list 0 0)(list 10 1.0)) 0));10为坡度值
   (command "rotate" s1 "" pt1 ang1)
   )

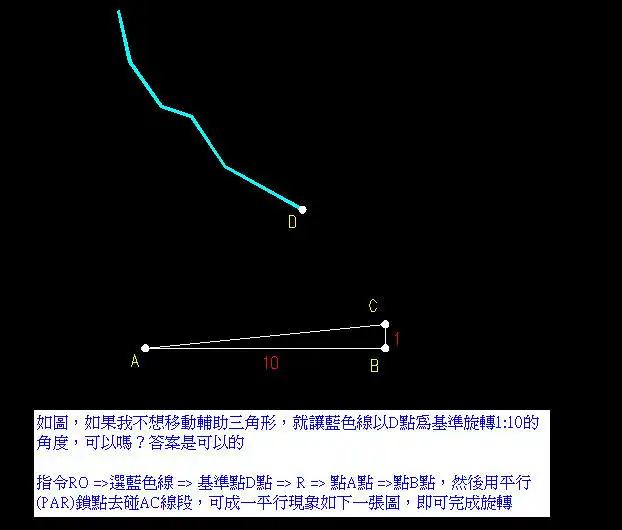

Joseflin · 发表于 2004-9-26 13:20:00

指令'CAL

maskmelon · 发表于 2004-9-26 15:05:00

请问你上次告诉我的'CAL到底该输入什么样的表达式才可以画一条我想要的1：10的坡度直线呢？

maskmelon · 发表于 2004-9-26 15:07:00

;c:pdxz 坡度旋转
(defun c:pdxz()
   (setq s1 (entsel"\n\t选择旋转实体 : "))
   (setq pt1 (getpoint "\n\t选择基点 : "))
   (setq ang1 (angtos (angle (list 0 0)(list 10 1.0)) 0));10为坡度值
   (command "rotate" s1 "" pt1 ang1)
   )

还有你说的这个具体应该怎么操作呢，可以说具体点吗？
