小菜弟请叫高手指点

GoingUnder · 发表于 2004-9-21 22:16:00

本人刚学cad 问题过于浅显望大家间量我把主视图俯视图左视图分别画到了三张图上如和将多张图纸合并到一张图纸上？？

zero207 · 发表于 2004-9-21 22:27:00

为什么开始不放到一起，既然分开了，那就再复制到一起吧！

GoingUnder · 发表于 2004-9-21 23:44:00

怎么复制啊？？

zero207 · 发表于 2004-9-22 00:03:00

1、在图纸1中选择要复制的对象，按Ctrl+C；
2、打开图纸2，按Ctrl+V，点选插入点，输入x比例、y比例、倾斜角，默认值为1、1、0，一路回车即可。在14版里，需要将粘好得块explode分解后才能修改编辑。

GoingUnder · 发表于 2004-9-22 00:12:00

谢谢这位兄抬了       经过您的指点我搞会了

还有个小问题                如何使这三张图       象手画那样长对其       高平其       宽相等呢？？

凤凰 · 发表于 2004-9-22 11:38:00

慢慢学，以后会适应的。

zero207 · 发表于 2004-9-24 22:53:00

1、打开F8，进入正交锁定状态；
2、打开F3，进入对象捕捉状态，键入os，设置对象捕捉；
3、以主视图中的任意特征点（如端点，交叉点，圆心等，该点必须同时存在于俯视图和左视图）为端点，分别作一条横线一条竖线；
4、选择整个左视图，以与主视图特征点对应的点为基点，move到横线的另一端点（自动捕捉到端点），完成“高平齐”；
5、选择整个俯视图，以与主视图特征点对应的点为基点，move到竖线的另一端点，完成“长对正”；
6、如果图上没有画坐标轴，完成4、5两步后，自然就完成了“宽相等”（除非你贴图时转了一个角度或者改变了比例）。

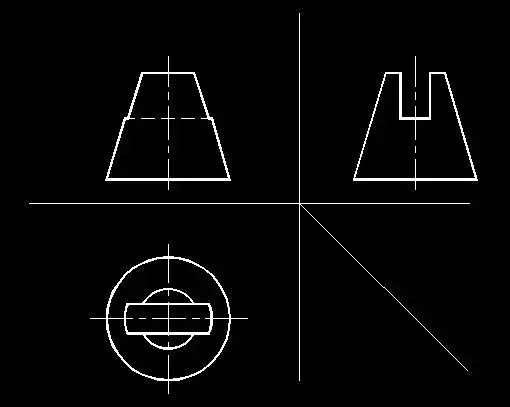

7、如果图上画有坐标轴及45度线，则需要再移动左视图或俯视图。例如：以横线右边的端点为基点画一竖线与45度线交于点A，以A点为基点向左画一横线，与第一条竖线交于点B，选择整个俯视图，以与主视图特征点对应的点为基点，move到B点。
8、删除多余辅助线，完成三视图。

zero207 · 发表于 2004-9-24 23:10:00


独角斗士 · 发表于 2004-9-25 00:44:00

就算图幅限制要分页出图或某种特殊需要分成不同文件（我实在想不到这种特殊需要），画的时候也应该在一起的呀，否则，“长对正，高平齐，宽相等”还有什么意义？
