練習題3

Joseflin · 发表于 2004-9-19 07:28:00

Quiz 3
1. A值为何？
   a.164.8014    b. 165.7896    c. 166.6879
2. B值为何？
   a. 50.8343    b. 51.3438    c. 51.8443
3. C面积(红色剖面线区)值为何？
   a. 590.9282    b. 591.2892    c. 592.8922
如果答案和测验题选项完全吻合的话，恭喜你完全正确。


lzu1797 · 发表于 2004-9-19 14:34:00

唉...
看来离真正高手还是有段路要走
能否给点提示？
还有，R=25的那个圆，有没有和它的右上方的圆碰在一起啊？

Joseflin · 发表于 2004-9-19 16:49:00

《R=25的那个圆，有没有和它的右上方的圆碰在一起啊？》
相切。
提示：MIRROR (red circle)


zero207 · 发表于 2004-9-19 21:32:00

答案是：a,b,c

Joseflin · 发表于 2004-9-20 16:56:00

CAD(尤其是机械)主要的目的是用来製造，它属於工业用途。所以强调的是尺寸的正确性，行有余力再求美观。如果还挥不掉过去图板绘图的观念一味注重美观而不重视尺寸是否正确，那跟美工软体有何差异？那倒不如去学Corel Draw 或Illustator还较容易且不费神。

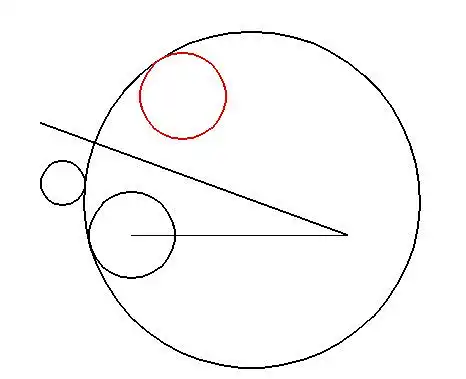

如以A~E来代表题目的难度，本题充其量只能算是B级，标准的绘图时间10分钟。练习的重点是补助线的画法。以题示图为例说明：大切圆的画法
已知Ø25,Ø50及一斜线。先作Ø25对斜线的MIRROR, 然后用CIRCLE(3p), 分别tan两个Ø25及Ø50就完成大切圆了，最后将MIRROR圆删除即可。其它两个切圆如法泡製不再聱述，否则提示太多不就等於解题了。
zero207 不错答对了。
