来一很有趣的题目,给大家练练，能提高CAD水平的

北斗七星 · 发表于 2004-7-30 15:53:00

两只羊分别被主人栓在如图位置，相关尺寸已标，请画出两羊能在草地上吃到草的区域，并回答两羊吃到草的区域的面积是多少，请用作图法。图中没有标出的尺寸可自行决定，不影响最后结果，此题可不要求太高精度。


WWMM · 发表于 2004-7-30 19:17:00

我学习，不会。

一个人住 · 发表于 2004-7-31 09:59:00

哈哈，羊2可吃到草是“285.0995”，羊1不好算了，这要算到弧长和面积了，现在还有事也没有时间算了，有时间再算吧。算出来这个对吗？

xyp1964 · 发表于 2004-7-31 22:09:00

正确：羊2可吃到草是285.10

zbnyy520 · 发表于 2004-7-31 23:26:00

好复杂啊，我都不会，建筑图里也有类似需要自己算尺寸的吗？

CADghost · 发表于 2004-8-2 08:00:00

羊1可吃到的草是：209.6163

MR3 · 发表于 2004-8-2 10:11:00

不懂

老菲 · 发表于 2004-8-2 11:03:00

我用房间面积计算。

xu_1995 · 发表于 2004-8-2 20:41:00

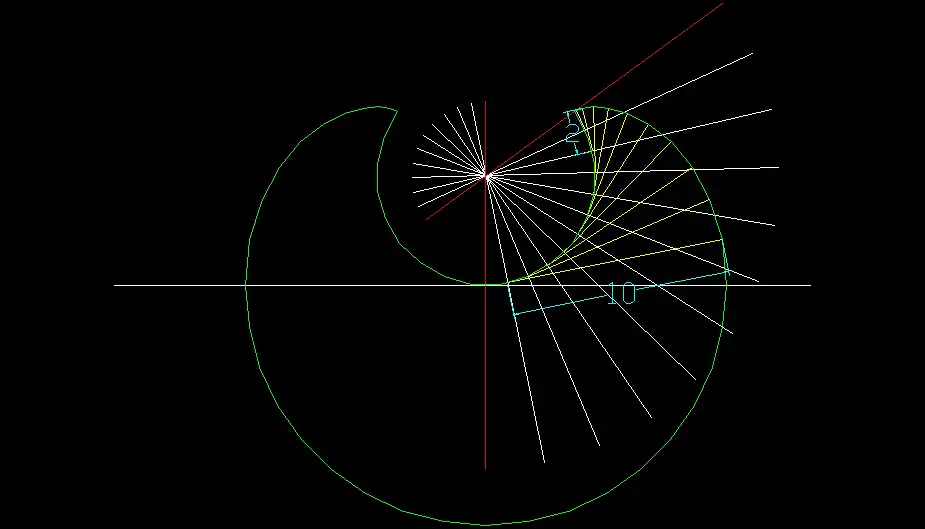

羊1我作图做出来是278.2280，但精确度不是很高，估计就是278左右，你们算的呢？图中绿线是羊1可以吃草的范围


xu_1995 · 发表于 2004-8-2 20:58:00

这道题确实有趣，献枝鲜花。初看想简单了，仔细画起来也不轻松，因为羊1最大范围线是个曲率0～11的变曲率曲线，用到了制块、等距离量测、对照物旋转、各种捕捉、镜象、多义线连接等命令，不知道做对了没有？但209的答案应该是不对的。
