求A4图纸标注尺寸数字箭头的大小标准？

铭远 · 发表于 2004-9-4 10:56:00

另是不是其大小与图纸大小有关系啊？

Joseflin · 发表于 2004-9-4 12:52:00

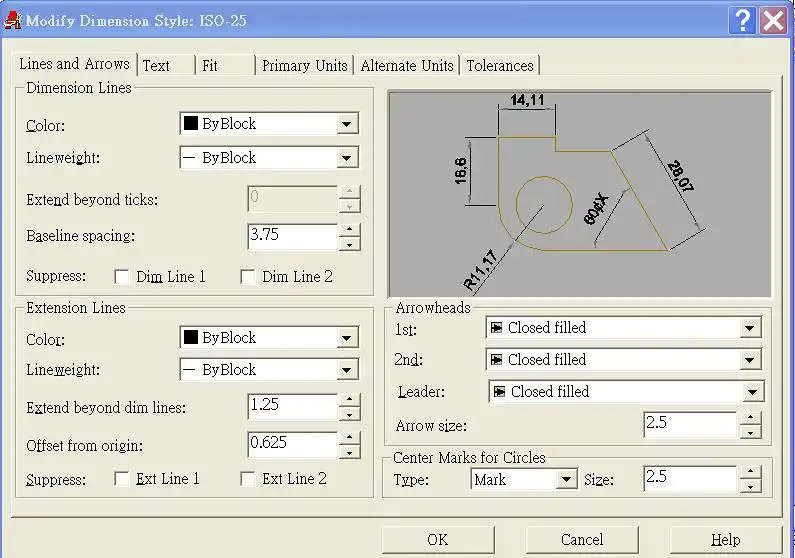

指令DIMSTYLE→Modify→Line and arrows→Arrow head→Arrow size


独角斗士 · 发表于 2004-9-4 13:44:00

是否先学学制图再学CAD? 手工画图，箭头与图幅无关，与图纸比例也无关。ACAD作图，箭头跟图纸比例有关，但什么时候与A4,A3有关了？难道说图纸大箭头就要大？

jiangjiayu · 发表于 2004-9-4 19:10:00

输出4号图纸,就按2.5号字,或者3号字

东哥 · 发表于 2004-9-4 20:15:00

去查看国家制图标准。

铭远 · 发表于 2004-9-5 14:46:00

东哥：哪里有的下？

suntao008 · 发表于 2004-9-6 18:59:00

费点心在论坛中找一下就会找到。

lhw721 · 发表于 2004-9-6 22:23:00

这是个很多人都忽视的问题了。个人认为在初学阶段不知道尺寸的大小标准倒没有什么关系了，不过再往下学习的话，那就一定要去看看制图规范了。

GAOLEGAO · 发表于 2004-9-6 23:14:00

箭头没有标准吧！字体倒是有HG20519

老菲 · 发表于 2004-9-7 08:13:00

制图肯定有国家标准的。不过现在要求都不严格。能看清楚就可以。以清楚漂亮为目的。
