dracoqing · 发表于 2004-9-6 20:21:00

请问下大家,图中的延长线是什么功能啊?请大家注意下下面的辅助绘图栏


求助


wanggy169 · 发表于 2004-9-6 20:48:00

自动捕捉功能

dracoqing · 发表于 2004-9-6 21:26:00

我开始也觉得是这个,但是下面连自动捕捉按钮都没有打开

独角斗士 · 发表于 2004-9-6 21:39:00

极轴追踪

lzu1797 · 发表于 2004-9-6 21:46:00

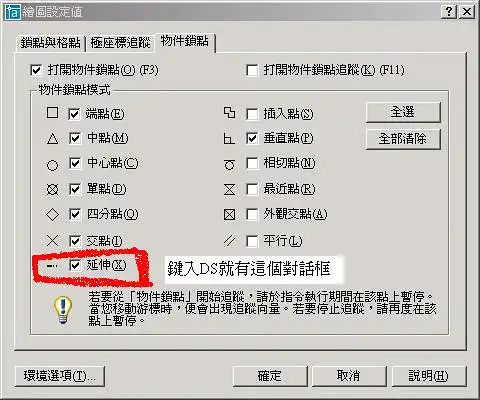

由你的「对象补捉」(F3)已经打开，与「对象追踪」(F11)没有打开来看我很肯定你是用了延伸的功能(见图)


且由你的图来看(就是直线与圆已在图面上了)，
方法是先做画图指令(如线、圆)，点起点或基准点时，
去碰直线的右端，但不要按任何键，直到出现+号为止，此时将游标延直线一直到圆，自然就会出现交点啦！
(前提是F3要先打开，交点(INT)与端点(END)也都要勾选)

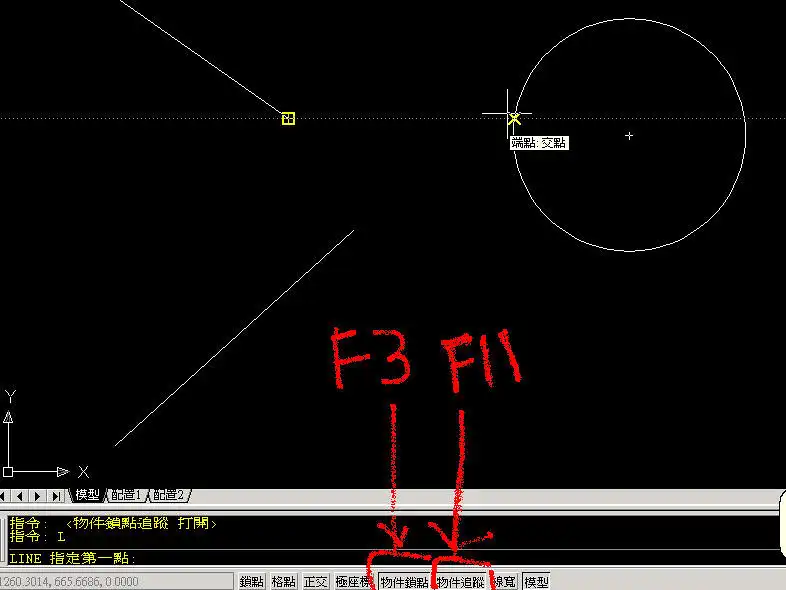

但是，如果你的直线是斜的，又想往右直走碰到圆形成交点
就得靠「对象追踪」(F11)，即繁体版的「物件追踪」了
效果如下图，方法同前
(至於如果还想知道下面那堆分别是干麻的，可以提出来讨论讨论
我指的就是F3、F7、F8、F9、F10、F11)


dracoqing · 发表于 2004-9-7 07:44:00

哦,是的.明白了.多谢指教啊!!!
