改变线宽

lxcapp · 发表于 2004-8-21 15:02:00

请问,在我将一幅图画好后,我是否有办法将该图中的所有线条(包括标注,粗糙度)线宽统一增加多倍,最好还包括文字线条(看起来就象加粗了一样).
谢谢

Joseflin · 发表于 2004-8-21 16:05:00

Line weight可以使所选取的线条和.SHX字型加宽。方法：
1.设定Layer的线宽值。

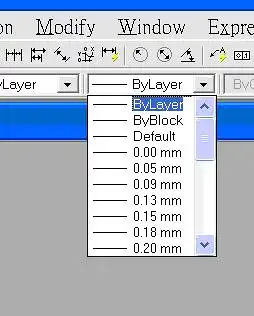

2.选取线条或.SHX的text→在线宽下拉表单中指定线宽。
註：须将状态列的【线宽】钮打开方能显示：


lxcapp · 发表于 2004-8-21 17:49:00

谢谢Joseflin
为什么直到改为0.3时才看得出改变,而且一变就很粗?
是否块中的线条不能改?
缺省线宽是多少,是否中心线,标注线都一样?

xhf · 发表于 2004-8-21 18:30:00

可以加宽，但是要使线宽统一增加几倍可能还没有程序可以做到吧。

Joseflin · 发表于 2004-8-22 07:55:00

AutoCAD线宽为0.3以下是不易分辨，这情况可能是程式设计者的观点吧。
至於线宽显示有些粗陋的问题是可以随个人喜好调整的，但不影响列印之线宽。方法：
指令LINEWEIGHT→将《Adjust display scale》下方之拉桿往左移即使线宽显示变细

lxcapp · 发表于 2004-8-22 10:37:00

万分感谢Joseflin:
"指令LINEWEIGHT→将《Adjust display scale》下方之拉桿往左移即使线宽显示变细"
真是我需要的结果
再次感谢

凤凰 · 发表于 2004-8-23 09:28:00

确实如此，我也曾经用过。

MR3 · 发表于 2004-8-24 08:50:00

一个人住 · 发表于 2004-8-24 09:53:00

凤凰妹妹：那头像是你吗？好迷人哟！


1216 · 发表于 2004-8-24 13:43:00

使用赠送工具里的线宽加粗要好一些
要不然找一个线宽加粗的小程序
