[求助]dimsd变量是干什么？

MIKASA · 发表于 2004-8-7 09:27:00

尺寸标注变量中的dimsd1,dimsd2具体是控制第一和第二尺寸线什么的？在尺寸标注中还有什么变量么?

BDYCAD · 发表于 2004-8-7 09:44:00

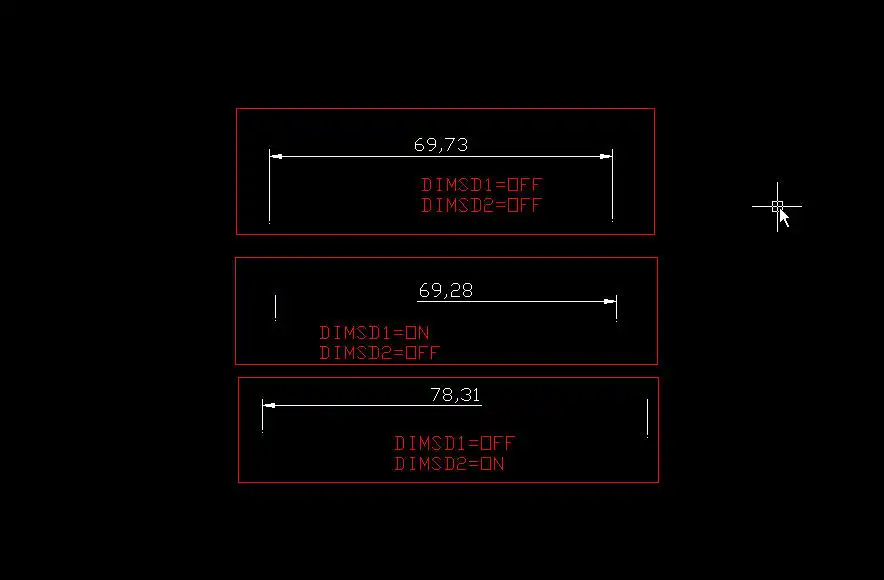

DIMSD1       抑制第一条标注线，控製是否显示第一条尺寸线的意思
DIMSD２       抑制第二条标注线，控製是否显示第二条尺寸线的意思


ty-lsq · 发表于 2004-8-7 09:45:00

类型：开关
保存位置：图形
初始值：关
控制是否禁止显示第一条尺寸线。
设置为开，将禁止显示第一条尺寸界线与文字之间的尺寸线和箭头。
类型：开关
保存位置：图形
初始值：关
控制是否禁止显示第二条尺寸线。
设置为开，将禁止显示第二条尺寸界线与文字之间的尺寸线和箭头。

MIKASA · 发表于 2004-8-7 09:50:00

还想问个问题,为什么我以前画好的圆现在看起来是正多边形呢?

BDYCAD · 发表于 2004-8-7 09:56:00

RE重画就好了．
还有你可以设VIEWRES 的值为２０００以上就很圆了

MIKASA · 发表于 2004-8-7 10:11:00

3Q :)

bluemoon · 发表于 2004-8-7 12:11:00

但设置高了会导致图形刷新很慢
