今天画图遇到一个问题：图纸要求画一个边坡线，其中边坡线为一折线，需要在折线上画出长短间隔的垂直线（就像我们用的刻度尺上的刻度线），要是水平线或一段有一固定角度的线段，我们可以毫无困难地画出来，但对于任意斜率的曲线，这又一定难度。经过我反复实践，终于克服了这一难题，希望能对大家有所帮助！^_^

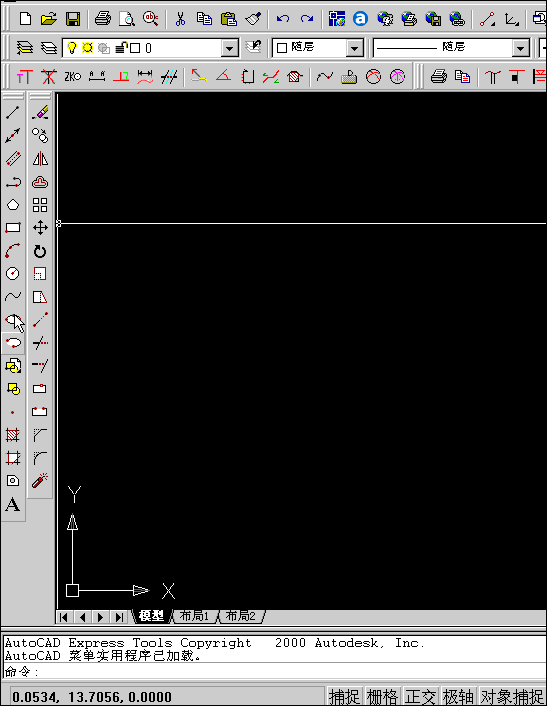

我们以一段任意的样条曲线为例（选择样条曲线是为了增加作图的难度！）首先在图纸空间画出任意一条样条曲线(当然你必须打开呀！呵呵)。
1.在命令行输入：ucs（然后按照提示将坐标平移到样条曲线的起点）
2.在命令行输入：l (line的第一个字母）,以坐标原点为第一点，沿Y轴画出任意长的线段(线段长度自己设定).
3.在命令行输入：b（block的第一个字母),按照提示将刚才画出的线段定义为块，这里取名为：2004.
4.在命令行输入：div（divide的简写），按照提示选择样条曲线，屏幕随后提示：输入线段数目或 [块(B)]: 这里我们在命令行输入：b（我们这样作是为了使用我们刚才定义过的块2004。特别提醒：一定要选择b，否则将会导致作图失败）屏幕提示：是否对齐块和对象？[是(Y)/否(N)] :直接回车即可，选择默认的.屏幕马上显示：输入线段数目：这里我们输入50.这样你回车之后就会发现已经画出了50个符合要求的垂线。
