用打断命令怎样把圆和椭圆分为两个实体?

wyjy · 发表于 2004-4-9 10:26:00

偶用的CAD2004中文版,书上讲可以将任意实体用打断命令分为两个实体,并不破坏原形,其他都可以,就是椭圆和圆不可以,真着急!帮帮菜弟吧!

pglyxq · 发表于 2004-4-9 12:43:00

1、你可以先输入F选项，选择象限点（两次选同一点），在进行一次操作，即分成两段。
2、不在象限点的话，需要做一条辅助线。

东西南北人 · 发表于 2004-4-9 13:01:00

我先画一个圆或椭圆,再做一直线贯穿于实体,将实体分为线两侧两部分,用F和@,可最后选择实体还是一个整体!我晕!!!

wyjy · 发表于 2004-4-9 14:38:00

我指的是不破坏原型分为两块!

wyjy · 发表于 2004-4-9 14:51:00

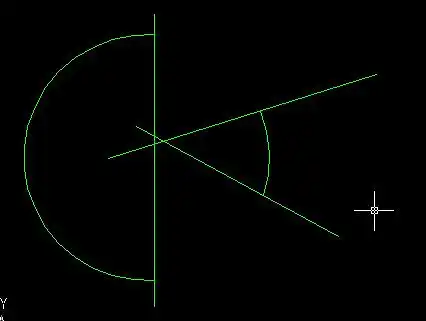

教你一个变通的办法:
做一直线贯穿于实体,将实体分为线两侧两部分,在一侧将圆分为3段,打断再延长


雪山飞狐_lzh · 发表于 2004-4-9 15:10:00

还是楼上的脑瓜好使!OK!我是看得出书上的说可以打断,钻了个牛角尖!

pglyxq · 发表于 2004-4-9 19:54:00

直接就可以打断。选中一个点就行了。

wyjy · 发表于 2004-4-10 13:02:00

其实是打断了，比如橡胶环，剪断后还不是一条吗？
再在别处点打断，就成二条。只是不方便。
