如何控制绘图仪的速度

jianmo1234 · 发表于 2004-4-4 16:52:00

本人有一DP2801绘图机，我想让它走笔速度慢下来
太快了有时也不好，想请问一下用什么方法可以做到？
可以做到吗？

ksyr · 发表于 2004-4-4 20:27:00

绘图仪本身可能可以设置，我的HP绘图仪可以设定一个墨干的等待时间，笔架走一次等待几秒。

jianmo1234 · 发表于 2004-4-6 16:24:00

我的绘图仪不能设置，型号比较老了
即使是低速还是有点快了，而且走笔路线杂乱无章
我想问问AUTOCAD里能将绘图仪得笔速降下来吗

ksyr · 发表于 2004-4-7 06:54:00

你是那种笔式绘图仪？可以算古董了吧。AutoCAD应该可以做到，应该AutoCAD中笔的概念就是来源于笔式绘图仪。

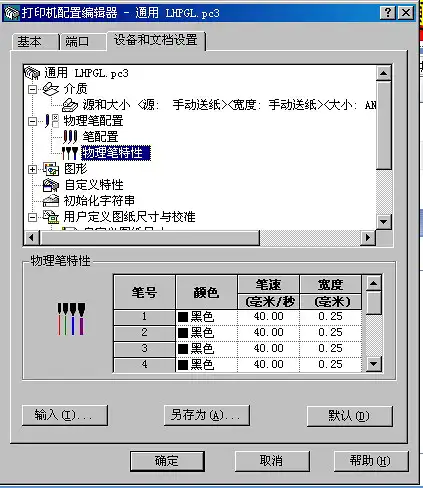

以AutoCAD2002为例，打印机配置编辑器中的“物理笔配置”设置控制笔式绘图仪中的笔。如果配置的打印机支持，可以在单笔绘图仪上指定笔交换，调整笔宽的多边形面积，以及设置笔优化。在“设备和文档设置”选项卡下面的窗格中显示了笔的参数表，其中包括笔的颜色、宽度和运笔速度：
操作步骤：
[ol]
从“文件”菜单中选择“打印机管理器”。 [/ol]
[ol]
双击其设置需要修改的打印机配置 (PC3) 文件。
选择打印机配置编辑器中的“设备和文档设置”选项卡。
双击“物理笔配置”查看笔配置设置。
选择“笔配置”。在“笔配置”下执行下列操作之一： [/ol]
[U]
如果使用单笔绘图仪，并且打印时需要使用不同的笔，应选择“提示换笔”。 [/U]
[U]
如果在打印填充区域和宽多段线时需要高精度，应选择“区域填充校正”。AutoCAD 在移动笔时向内偏移半个笔宽。 [/U]
[U]
在“笔优化级别”下选择一种可用方法。列表中的每种方法包括列在它前面的优化方法（“无优化”除外）。 [/U]
[ol]
选择“物理笔特性”。为绘图仪上的每种笔指定颜色、速度和宽度。此步骤不能省略。 [/ol]
注意：使用“打印样式表编辑器”为对象指定特定的颜色和笔宽，使其与打印设备的打印颜色和宽度相对应。
[ol]
完成后，选择“确定”。[/ol]
