如何标注半径?

carl_han · 发表于 2004-3-16 08:30:00

标注大半径圆弧时,它会自动带一段长长的尾巴,很不好看,如何把它去掉呢,请赐教?谢谢!

pencilliny · 发表于 2004-3-16 09:46:00

炸开,删掉.

BDYCAD · 发表于 2004-3-16 10:12:00

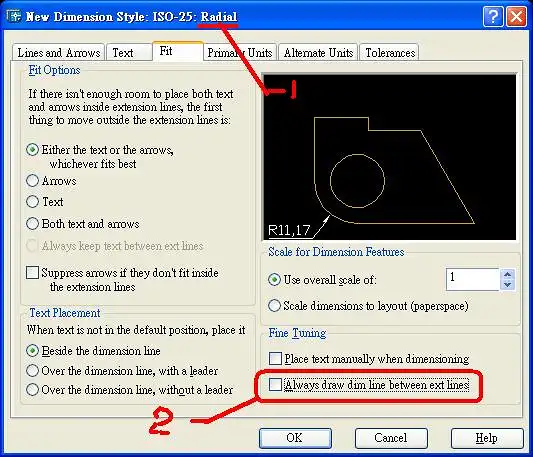

如下面的設置應是樓主想要的效果吧. 1 先建立半徑標注樣式. 2 如下圖進行配置,


pencilliny · 发表于 2004-3-16 10:17:00

楼上的这方法好,可就是老拿英文出来吓人.呵呵.

carl_han · 发表于 2004-3-16 10:45:00

3楼的老大,我试了不行, 你说的具体些好吗?谢谢!

东西南北人 · 发表于 2004-3-16 14:03:00

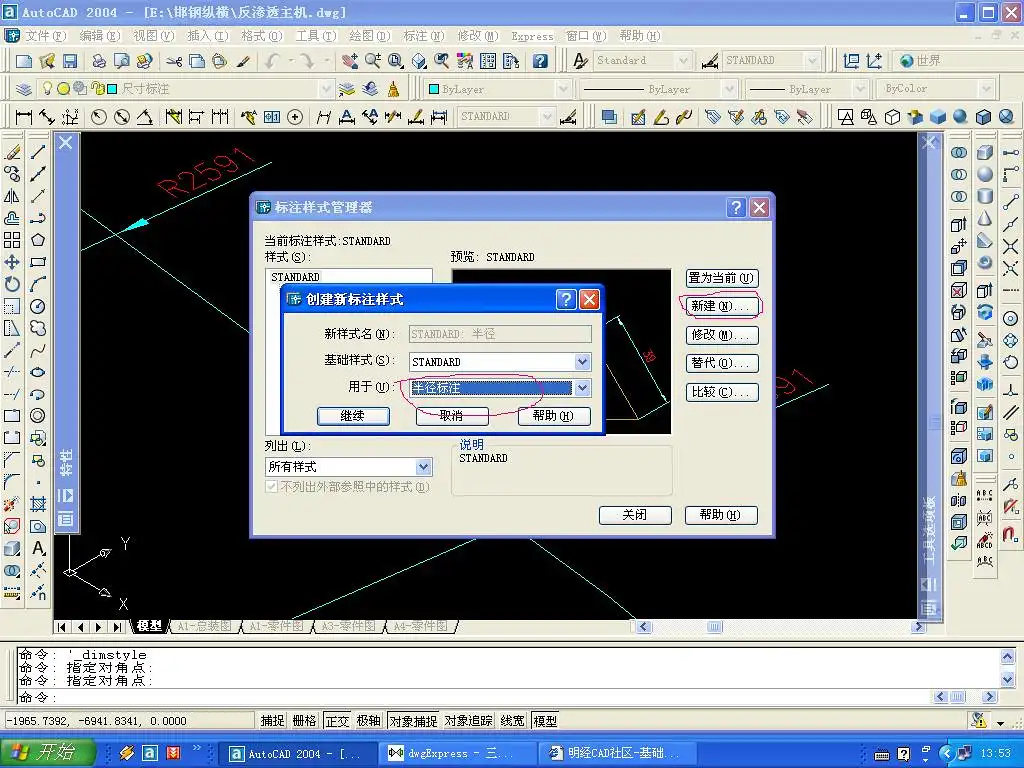

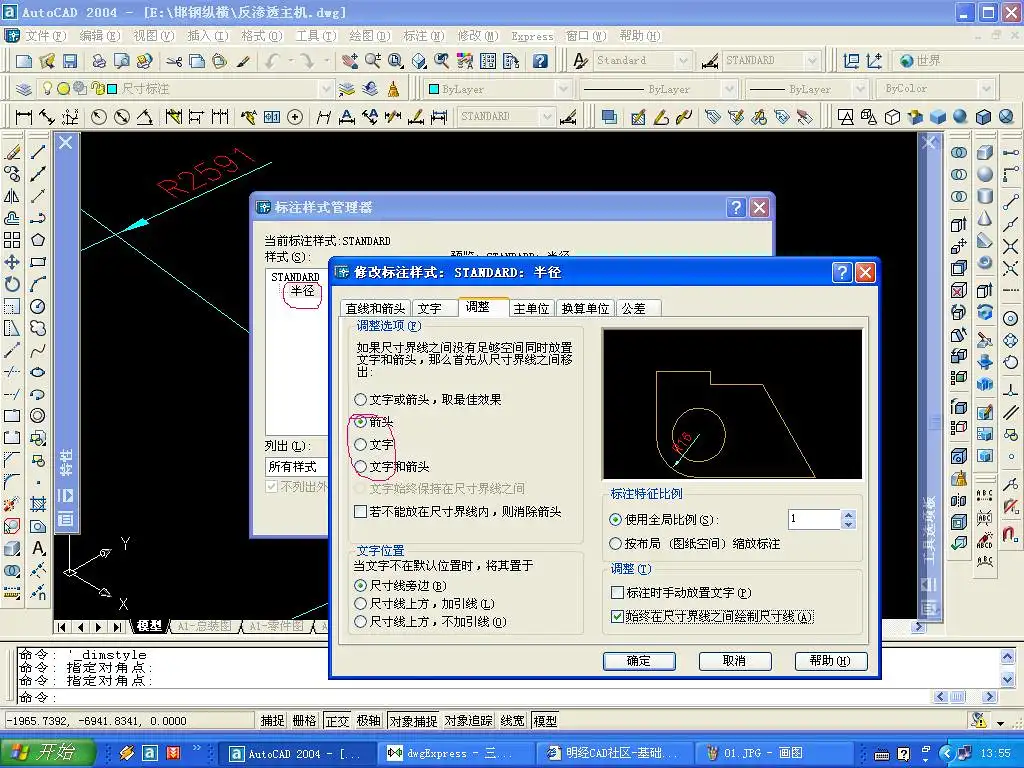

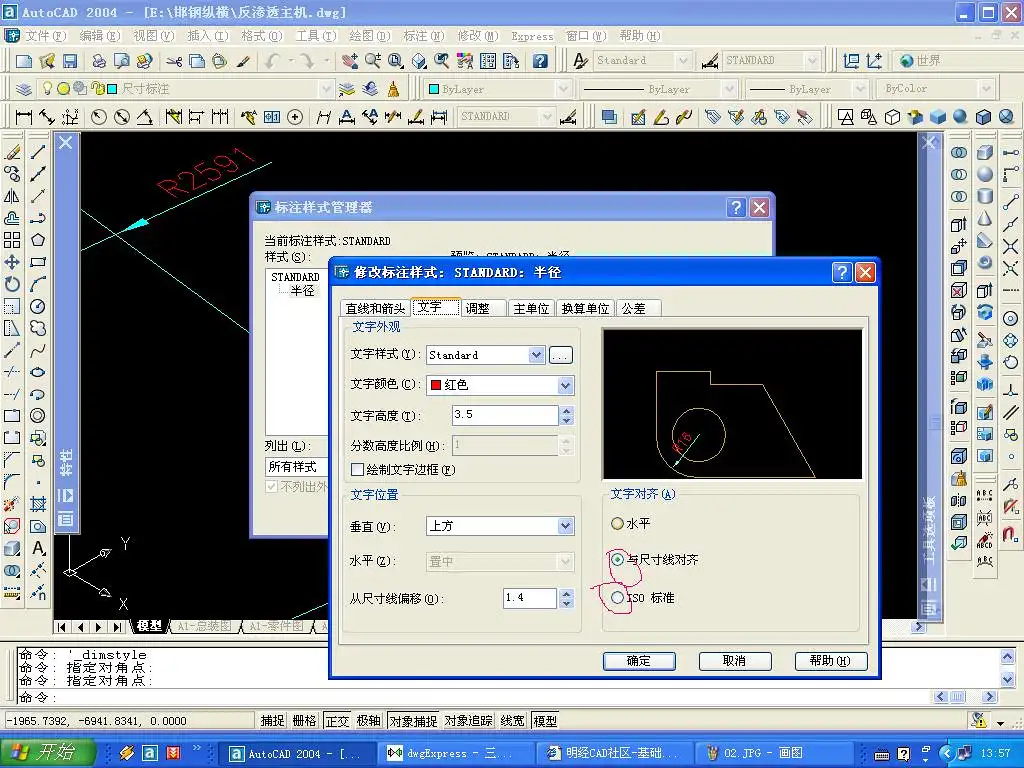

上图中你可以分别试一试fit options 中的文字、箭头、文字和箭头三个选项及标注中文字对齐的选项。就明白了。




carl_han · 发表于 2004-3-17 10:55:00

我去试试!

carl_han · 发表于 2004-3-17 17:26:00

我会了，谢谢了！
