填充时的问题

zyydd · 发表于 2004-3-15 16:25:00

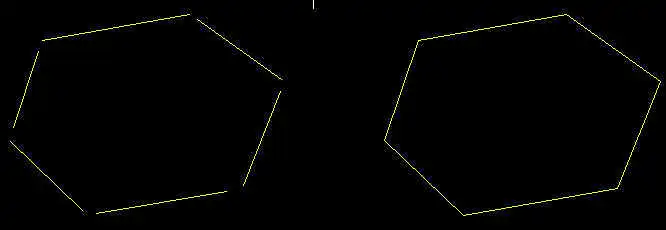

填充时经常会遇到，所填充的区域没有闭合，请问各位碰到的时候时怎么解决的呢，如果图形复杂不方便一段一段放大有怎么办呢，谢谢

pencilliny · 发表于 2004-3-16 09:39:00

自己重画一个闭合区域,只要和原来的相差不要太远就行.

carl_han · 发表于 2004-3-16 10:53:00

有时是因为你把图形放大太多了,让它全屏幕可以显示出来,再填充!

syb008 · 发表于 2004-3-16 12:34:00

不可能很多的都没闭合呀!要不你很惨的.你可以试着在没闭合的地方加一根线,使它闭合呀!

东西南北人 · 发表于 2004-3-16 13:40:00

如果都没有闭合，那你可惨到家了。慢慢找出不闭合的点补上，或重画是你的唯一选择。

xu_1995 · 发表于 2004-3-16 19:15:00

这种情况是很难处理的，我也经常遇到别人送来的图纸有这种情况，我是一般是这样处理的，编了个小程序，先将所有的能连接起来的多义线连接起来，然后再对所有的线运行闭合命令，当然这样做也很麻烦，也很容易出错，但要比一个个去找要方便些，如果你不是用的多义线，而是样条曲线一类的做边界，那就只能慢慢重新描了。

yesong555 · 发表于 2004-3-16 19:45:00

我有一个方法：运行ET工具中PLJION命令。


命令: pljoin
选择对象: 指定对角点: 找到 6 个
选择对象:
Join Type = Both (Fillet and Add)
Enter fuzz distance or [Jointype] : .1
Processing pline data... Done.
注：2004的ET工具里没有此命令

zyydd · 发表于 2004-3-17 10:45:00

虽然我用的就是2004，可是谢谢大家了
