轴用弹性挡圈

carl_han · 发表于 2004-3-12 14:56:00

28的轴使用弹性挡圈, 槽外径该多大,多宽?谢谢!

gzy · 发表于 2004-3-12 14:58:00

查一下《机械手册》吧，我刚还给人家了。不好意思。

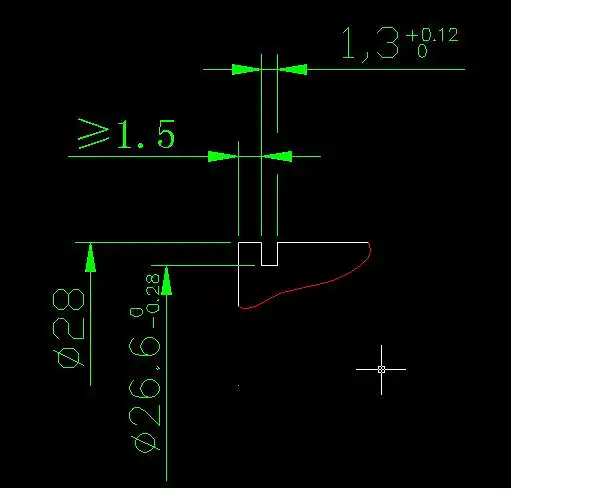

lzh1600 · 发表于 2004-3-12 20:47:00


carl_han · 发表于 2004-3-13 09:53:00

谢谢了老大，我会了！
对了,还有怎么把画好的图做成jpg文件呀?谢谢!

gzy · 发表于 2004-3-13 11:30:00

按print screen sysrq键后粘贴到画图工具中。也可以使用其他抓屏工具。

YWQCCX · 发表于 2004-3-13 14:04:00

3楼的朋友,你标注不对称公差时,上面的0和下面的0没有对齐,我也碰到过这样的问题,不知什么方法最简单使两个0对齐.

bluemoon · 发表于 2004-3-13 18:52:00

“0”前加一个试试

lzh1600 · 发表于 2004-3-13 22:29:00

我是在0前面加了一个空格符，如果加两个空格符，可能就对齐了，不过我没试过，有兴趣的话自己试一试。

fjzdl · 发表于 2004-3-13 22:52:00

用CAD自带的虚拟打印机打印成JPG文件。

小样 · 发表于 2004-3-14 12:34:00

可以用工具——显示图象——保存，保存为BMP格式后再转换为JPG文件。
我也想问一个问题：就是在标注公差时，当我将上偏差或下偏差设为0，精度为0.000，标注出来的尺寸上偏差或下偏差就为0.000了，如果我将精度改为0，主尺寸就自动的为整数，没有了后面的小数。要怎样设置才能像3楼的那样标注？
