一种奇怪的尺寸标注方法

yingfli · 发表于 2002-8-4 18:36:00

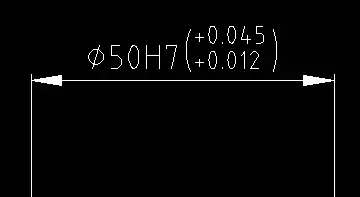

一个用户要求做一个我自认为奇怪的尺寸标注，如Φ200f9()，括号中是上下偏差。用前缀、后缀怎么都输不上去，最后只能做一个多行文字了事。请教，怎么才能按的正常标注来做呢？

fango · 发表于 2002-8-4 21:05:00

在括号内的上下偏差之间打上“^”，然后选中括号内的值（允许有空格，用以对齐小数点），再选编辑器上的“重叠”。以上，必须采用mtext命令才行。

陈伯雄 · 发表于 2002-8-5 08:48:00


yingfli · 发表于 2002-8-5 20:54:00

感谢陈伯雄兄，我查了标准，是这样的，但我还是想问：AutoCAD有没有办法正常标注它呢？当然不希望一个国标的东西用尺寸标注再加mtext才能完成
