[求助]请你们教教我

jane · 发表于 2002-6-18 15:56:00

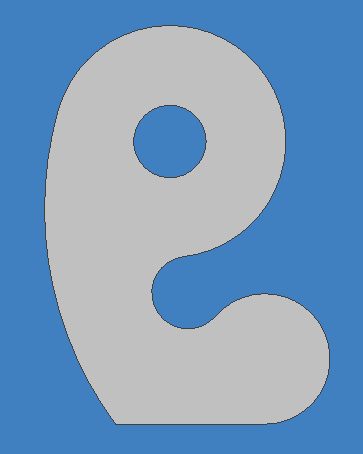

我在2000作图中，用ARC的起点，端点，半径画圆弧，比如左图中的R100，右图中的R50，对于起点，我采用切点捕捉方式，但不知为什么，捕捉不到切点。请问这是怎么回事呢？我应该怎样画R100和R50呢？


东哥 · 发表于 2002-6-19 08:44:00

AutoCAD中画弧，好多情况下都不能用捕捉切点来画的。只好以作图法画出辅助线后画出圆再修剪实现。

东哥 · 发表于 2002-6-19 14:55:00

注意jane的问题，用起点、端点、半径方法画R100的圆弧，用切点捕捉方法在R32的圆上得到起点。R100的弧与R32的圆（弧）是相切的。

wxj351 · 发表于 2002-6-19 20:32:00

[此贴子已经被wxj351于2002-6-19 20:32:06编辑过]

wxj351 · 发表于 2002-6-19 20:37:00


jane · 发表于 2002-6-19 21:24:00

我后来只有采取计算作图法，即：

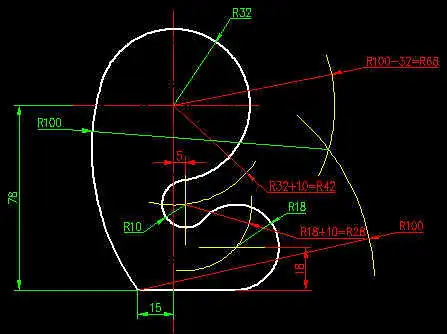

左图中，以上面圆心为圆心作半径为R=100-32=68的圆，再以左下角点为圆心作R=100的圆，然后再以所作的两圆的右交点为圆心作半径为100的圆……
右图同左图，只是第一圆半径为R=50+25=75……
这种方法很笨，也很麻烦，如果CAD画图都这样的话，还不如用手工画呢？
：（

mccad · 发表于 2002-6-19 21:36:00
