[分享]关于浮动模型空间1：1标注

webhun · 发表于 2002-4-25 11:36:00

1.在标注样式中按标准设定好字体大小，箭头大小等。
2.在调整中选择“按布局（图纸空间）缩放标注”
3.在图纸空间调整好视口，在模型空间或浮动模型空间标注。
4.运行标注更新
5.调整标注位置
这样应可实现在模型空间1：1绘图，在浮动模型空间1：1标注

雨杭 · 发表于 2002-4-29 21:07:00

请问你说的“调整”在cad的什么地方？能告诉我吗？盼！盼！盼！

webhun · 发表于 2002-4-29 23:21:00

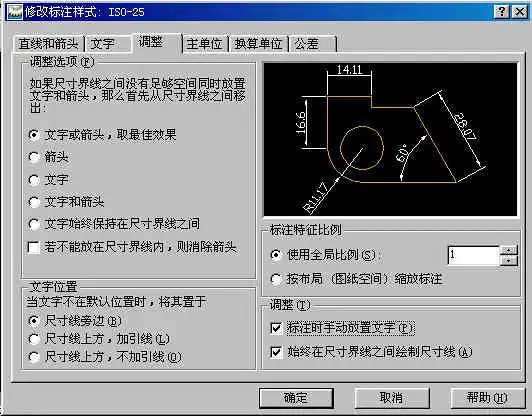

在标注样式里的这儿


哈哈，我忍不住换了一个MDT6(带acad2000)。
