vba/vb编写的标注道路桩号的源代码！

zzyong00 · 发表于 2015-4-5 23:01:00

在本论坛的lisp版，有些高手放出了标注桩号的一些lisp代码，但在vba/vb版，却一个也没有，客观上讲，这是vba的一些弱项导致的，在vba中，没有Curve类，也没有vlax-curve-get族函数，如下：

vlax-curve-getPointAtDist
vlax-curve-getPointAtParam ;
vlax-curve-getDistAtPoint ;
vlax-curve-getDistAtParam ;
vlax-curve-getParamAtPoint ;;
vlax-curve-getParamAtDist ;;
vlax-curve-getStartParam ;;
vlax-curve-getendParam ;;
vlax-curve-getStartPoint ;;;
vlax-curve-getEndPoint;;
vlax-curve-getFirstDeriv;;
vlax-curve-getSecondDeriv;;
vlax-curve-getSecondDeriv

如果自己实现以上函数，达到Autodesk函数的水平，实在不容易（也不是不可能），幸好，我们有vb调用lisp的类VLAX.cls（BY Frank Oquendo）,而且，这位大神Frank Oquendo，还实现了Curve.cls类，让我们后来人轻松了很多！在此，我向前辈致敬！
由于源码中用的很多函数或过程都在这个帖子：
所以，还请各位移步！

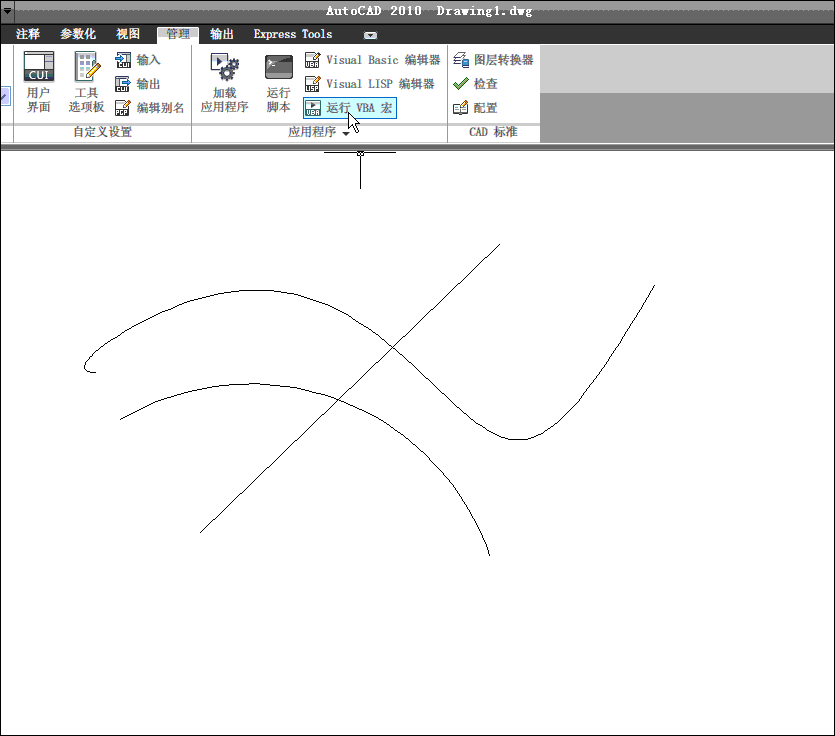

看效果：


雪山飞狐_lzh · 发表于 2015-4-5 23:30:00

刚看了下 efan的是用Arx做得Com组件，，不过支持的版本不多
原则上用VBA可以直接调用Arx的函数，efan以前也做过很多研究
有时间的话我试试用.Net做个Com库看看

zzyong00 · 发表于 2015-4-5 23:46:00

我没有2013，我用2014 x64测试他的arx，好像输出一个时间，但对象不能创建成功，不知道他的arx设置有过期时间，还是的确无法调用！
期盼雪版的.Net版的Curve类com库出世！

zzyong00 · 发表于 2015-4-5 23:56:00

刚才在2004下测试efan的arx是成功的，不过，efan封装的不全，没有vlax-curve-getFirstDeriv，vlax-curve-getSecondDeriv

雪山飞狐_lzh · 发表于 2015-4-6 20:42:00

请点击此处下载

请先注册会员后在进行下载

已注册会员，请先登录后下载

文件名称:j5yuudijxfd.rar
下载次数:0 文件大小:6.82 KB 售价:2银币 [记录]
下载权限: 不限以上或 Vip会员 [开通Vip] [签到领银币] [免费赚银币]

1.0测试版解压上面文件后，把他们放到d:\TlsCad\Bin里面本来写注册表可以直接做到程序里但是测试版先随意了
运行1.reg注册
然后在cad里nerload安装。。。正式版上面的步骤会少掉
VBA引用TlsCad.Common.tlb测试代码

copy

Sub tt()
Dim cm As TlsCad_Common.CurveManager
Set cm = Application.GetInterfaceObject("TlsCad.Common.CurveManager")
Dim obj As AcadEntity, pnts(1)
ThisDrawing.Utility.GetEntity obj, pnts(0)
Dim cc As TlsCad_Common.Curve
Set cc = cm.Add(obj.ObjectID)
pnts(0) = cc.GetClosestPointTo(pnts(0), False)
pnts(1) = ThisDrawing.Utility.GetPoint()
pnts(1) = cc.GetClosestPointTo(pnts(1), False)
cc.SplitByParams cc.GetParamsByPoints(pnts)
obj.Delete
cc.Dispose
End Sub


zzyong00 · 发表于 2015-4-6 21:22:00

[b]雪山飞狐_lzh 发表于 2015-4-6 20:42
我在autocad2008下也没用调用成功
