AUTOCAD——中心线绘制

[复制链接]
MxDraw

135

主题

144

帖子

4

银币

中流砥柱

Rank: 25

铜币
684
发表于 2022-4-24 10:00:00 | 显示全部楼层 |阅读模式

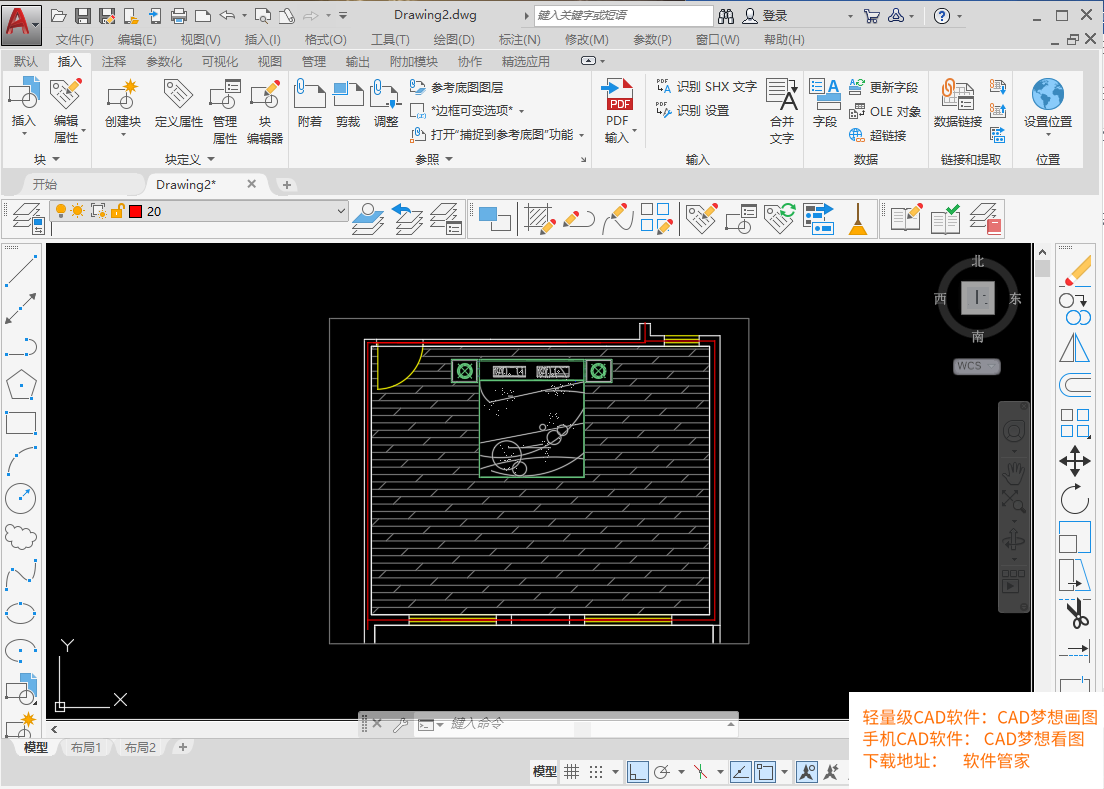

创建与选定直线和多段线关联的指定线型的中心线几何图形。执行方式1.输入中心线绘制命令“CENTERLINE”(快捷键：CL)。中心线绘制命令


登录/注册后可看大图

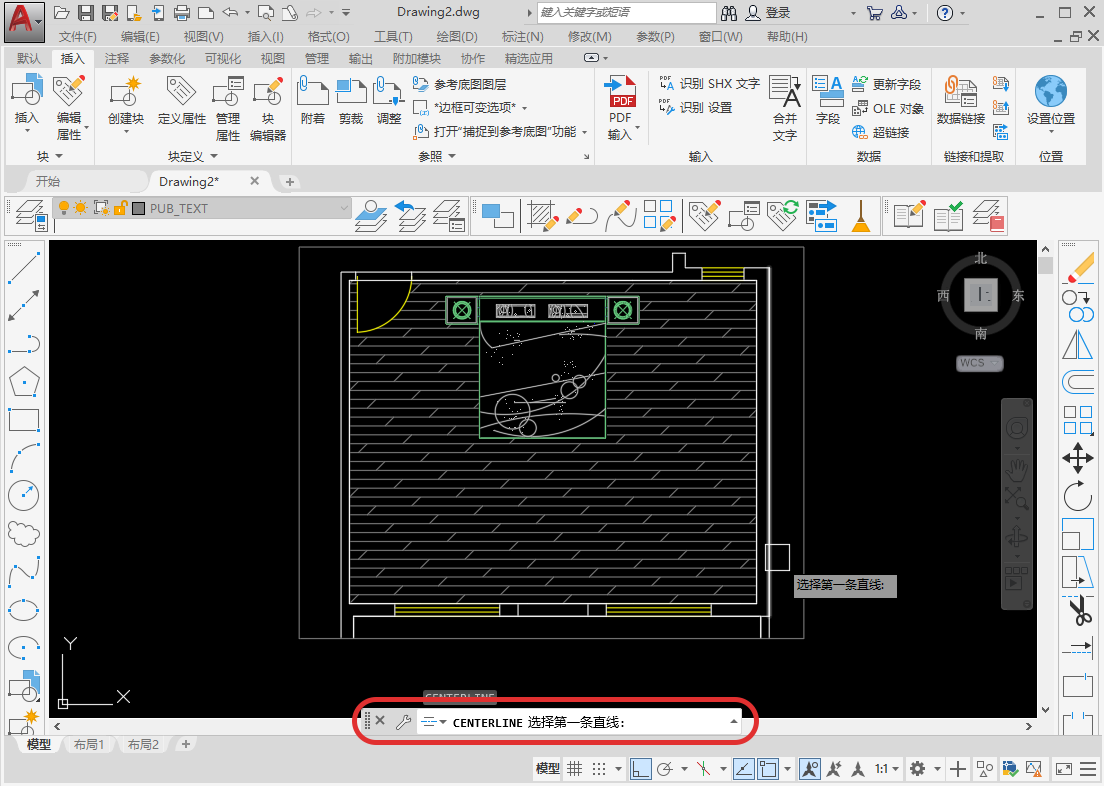

2.根据提示选择第一条直线，鼠标左键点击。第一条直线


登录/注册后可看大图


3.接下来再选择第二条直线，鼠标左键点击。第二条直线


登录/注册后可看大图


4.中心线标注完成，标注效果如下图：标注完成


登录/注册后可看大图


标注效果


登录/注册后可看大图


文章出自CAD梦想画图官网
