AUTOCAD——坐标引线标注

MxDraw · 发表于 2022-3-23 09:48:00

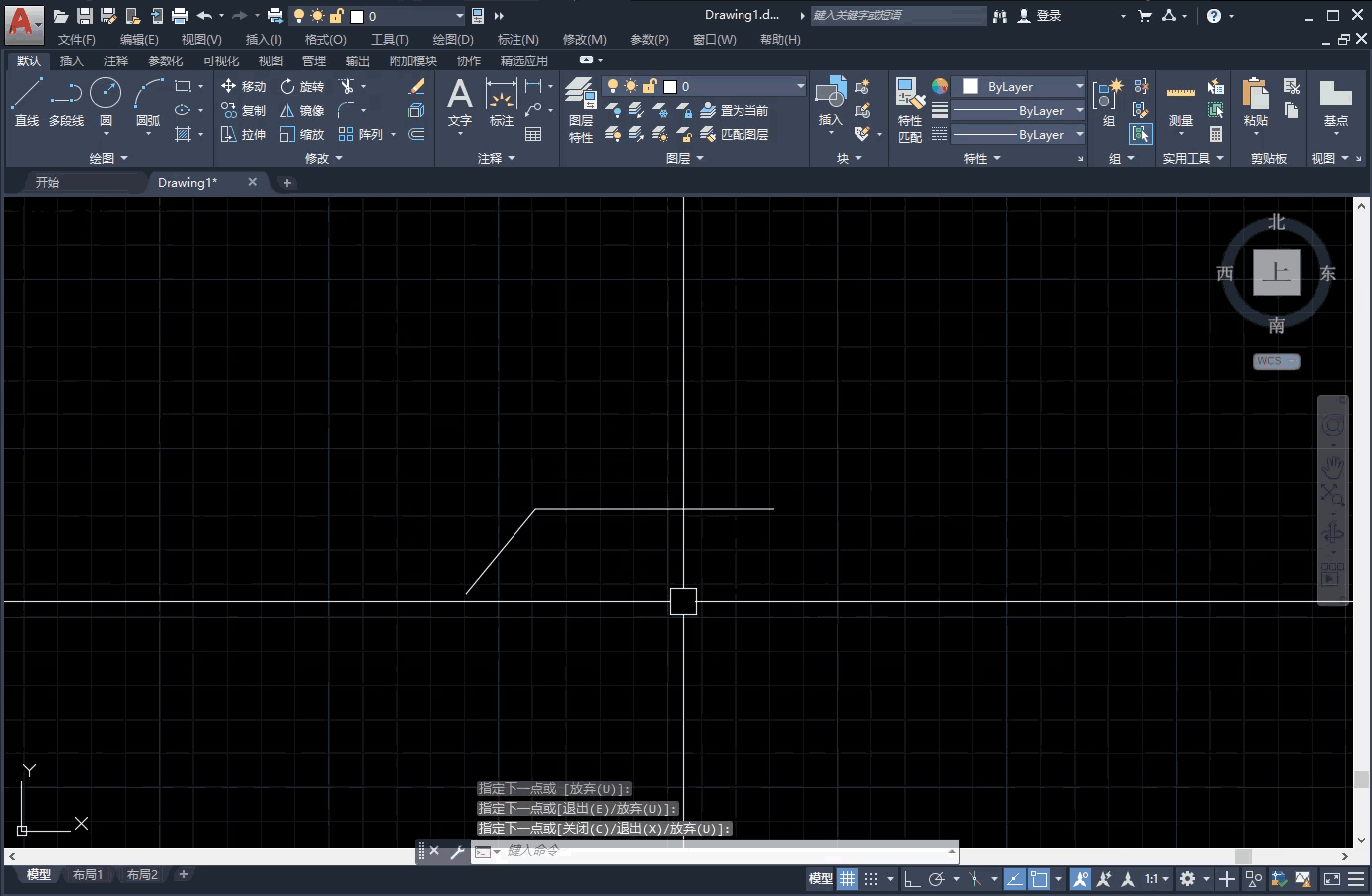

绘制自动显示坐标位置的引线标注执行方式1.输入直线命令“LINE”（快捷键：L）使用直线绘制引线线段。

登录/注册后可看大图

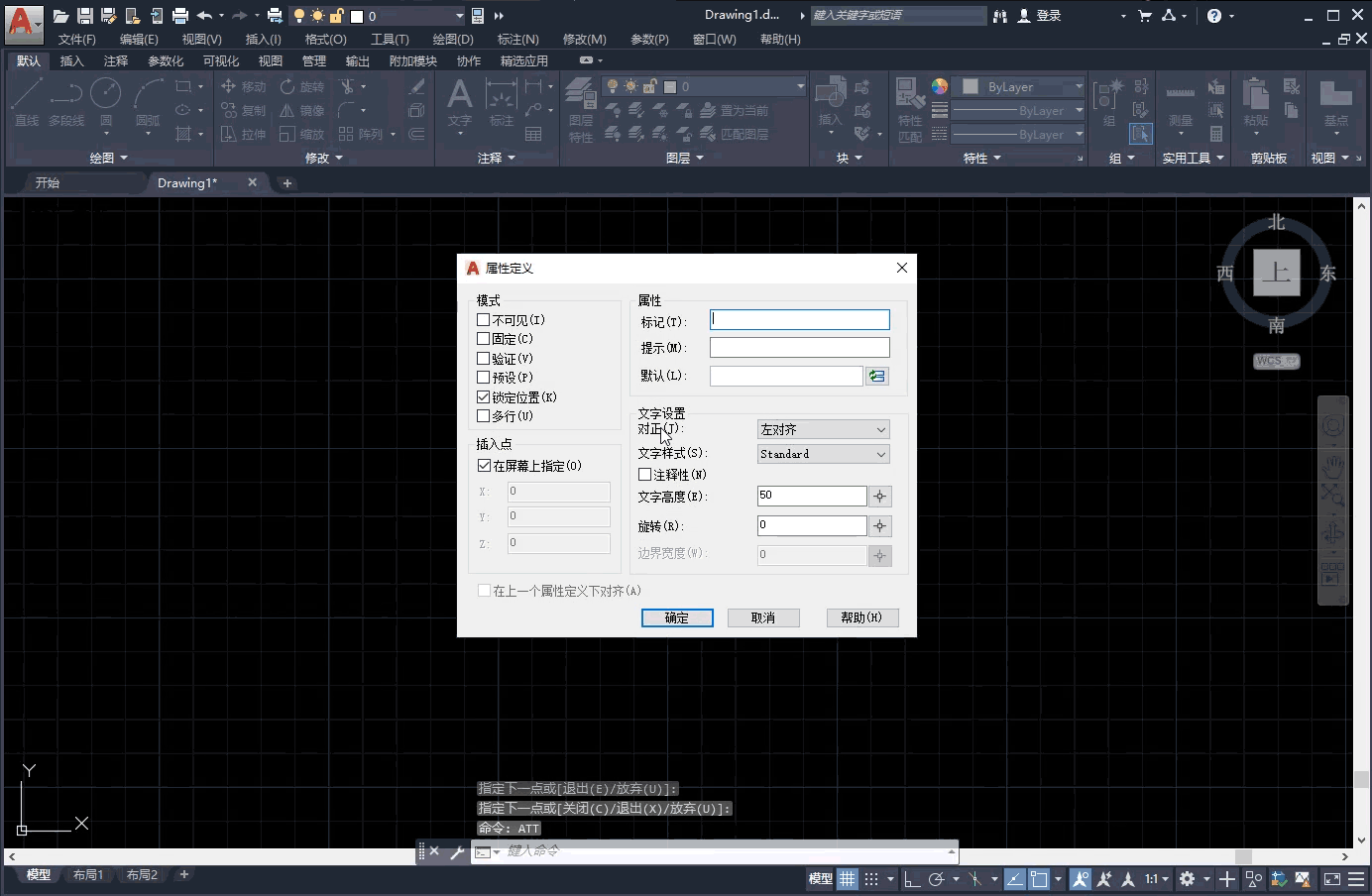

2.输入定义属性命令“ATTDEF”（快捷键：ATT）或者打开菜单栏，点击“绘图——块——定义属性”（块的属性定义：给某个对象赋予一个属性值，并通过创建块或者写块命令使属性值和对象形成一个整体，这个属性值即为块的属性定义，如给标高符号赋予标高值属性后再创建块，即可得到不同标高值的标高。）

登录/注册后可看大图

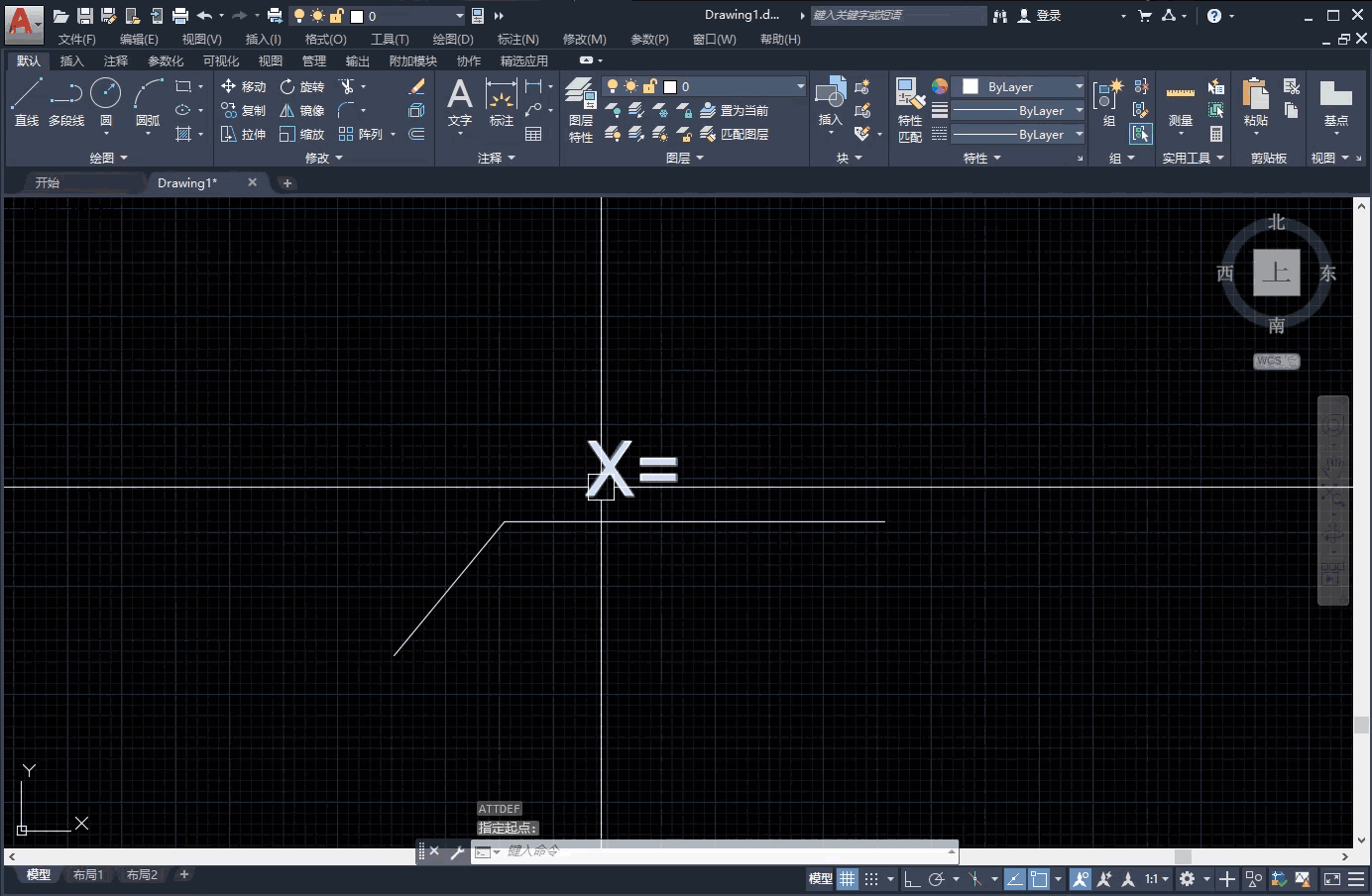

3.在“属性定义——属性——标记、默认”里都填入“X=”然后点击“确定”，再将其放置在合适位置。（若显示标记过小，可在“属性定义——文字设置——文字高度”修改。）

登录/注册后可看大图

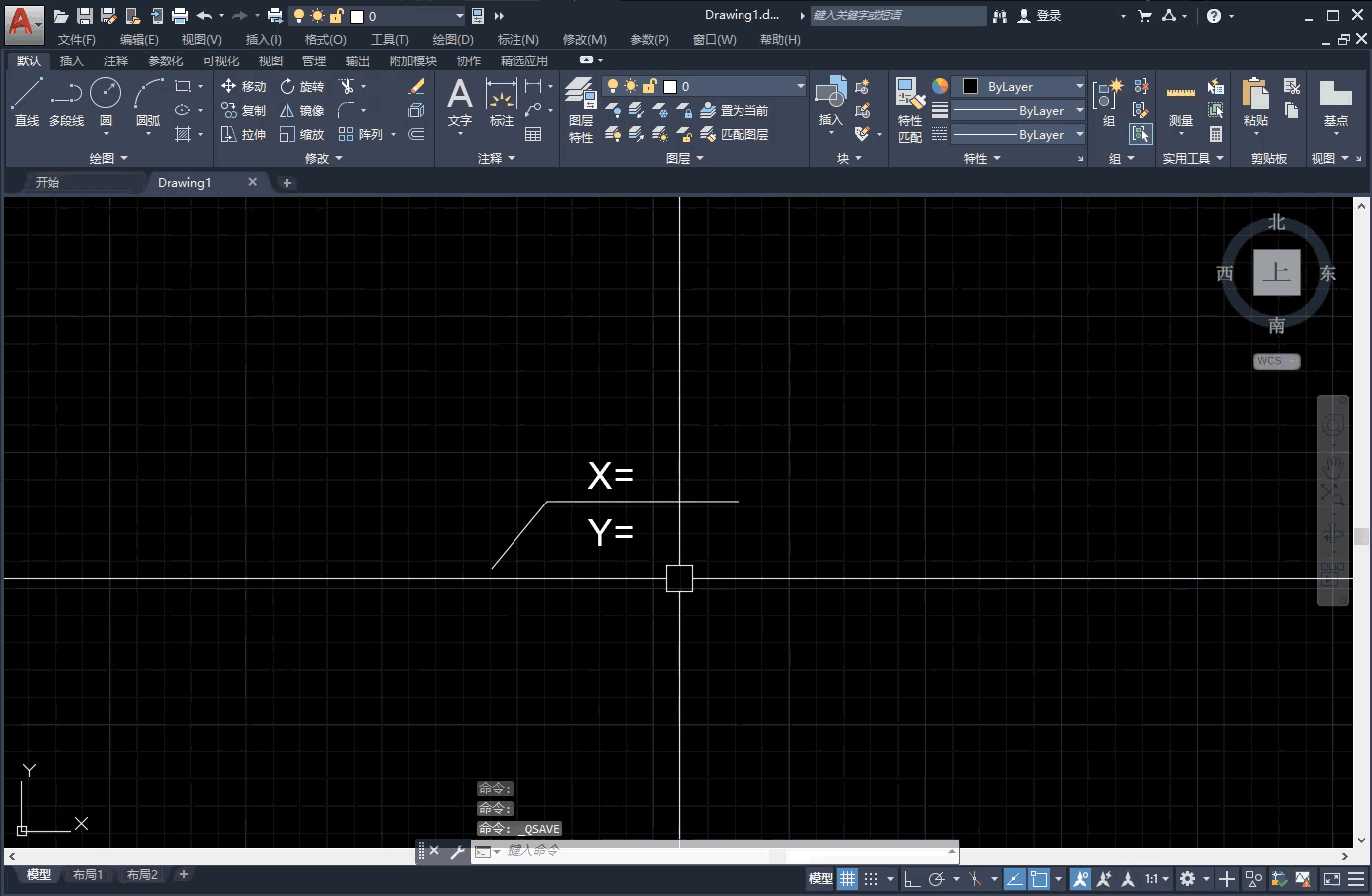

4.同上操作制作块“Y=”或者输入复制命令“COPY”（快捷键：CO）复制并双击块“X=”，修改属性定义为“Y=”。

登录/注册后可看大图

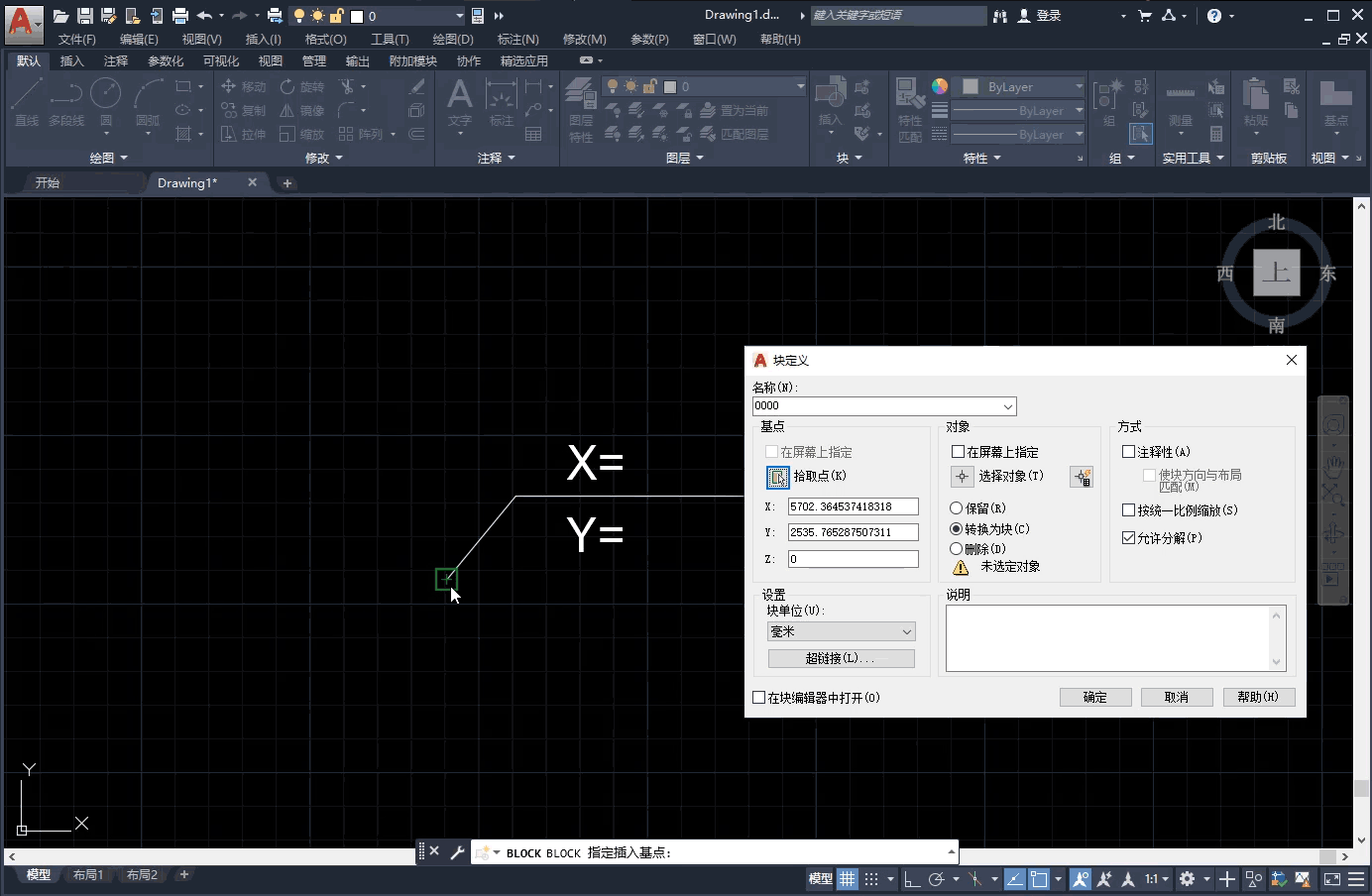

5.输入组块命令“b”，输入名称后，点击“基点——拾取点”，选择引线起点。

登录/注册后可看大图

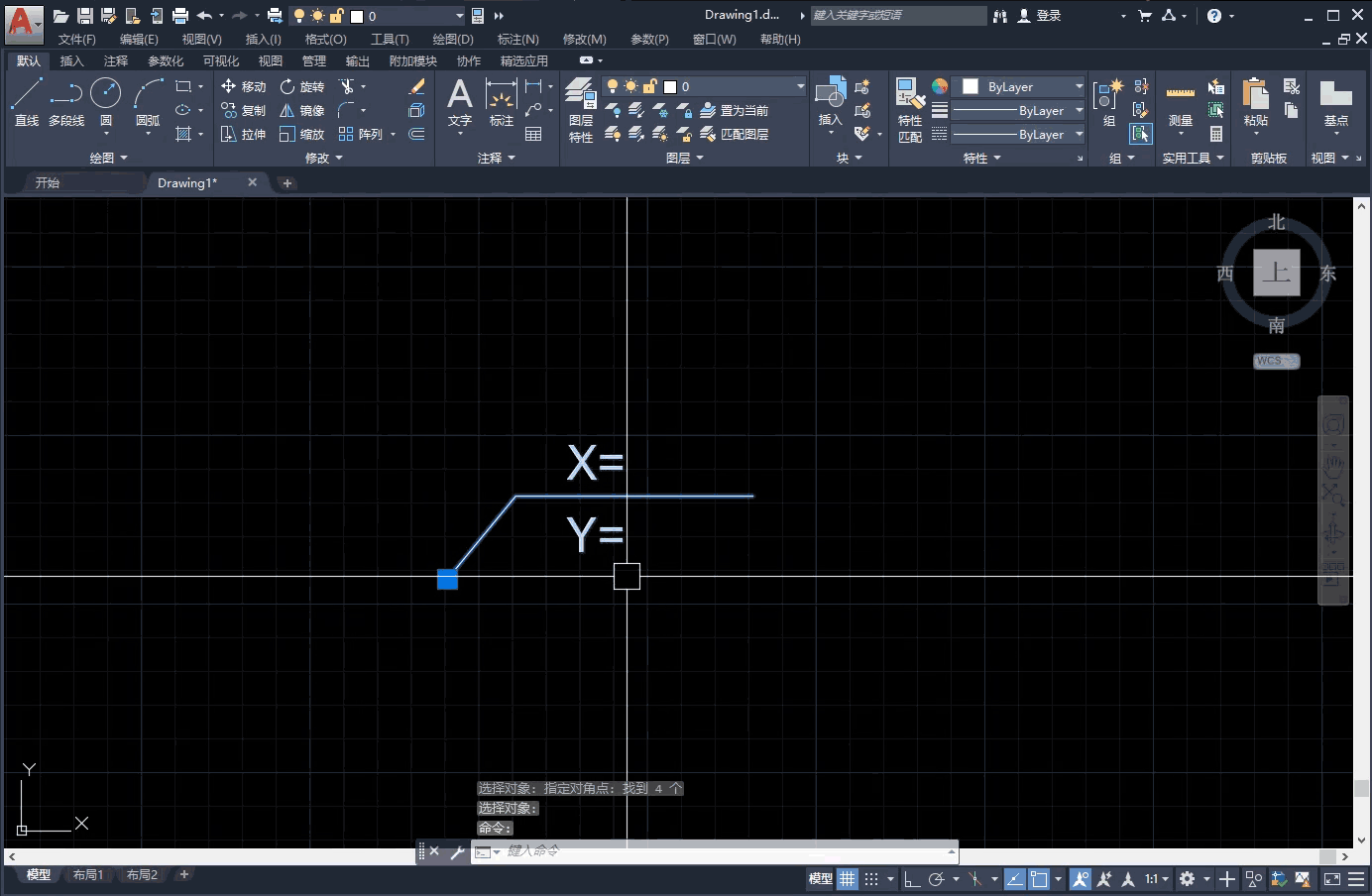

6.然后在弹出的“块定义”界面，点击“对象——选择对象”，框选引线以及引线上下标注，按下空格键，点击确定。最后在弹出的“编辑属性”面板上点击确定。

登录/注册后可看大图

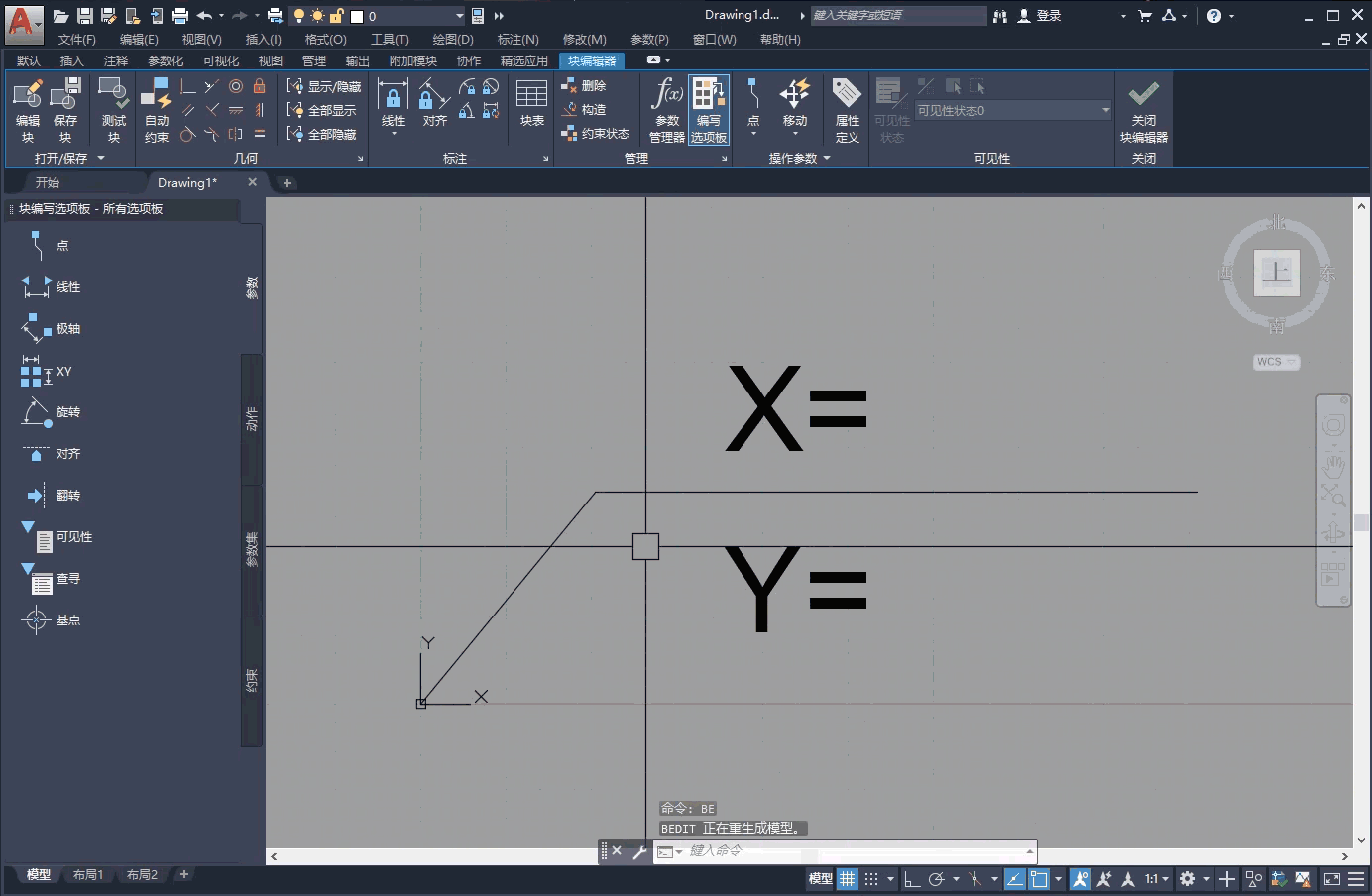

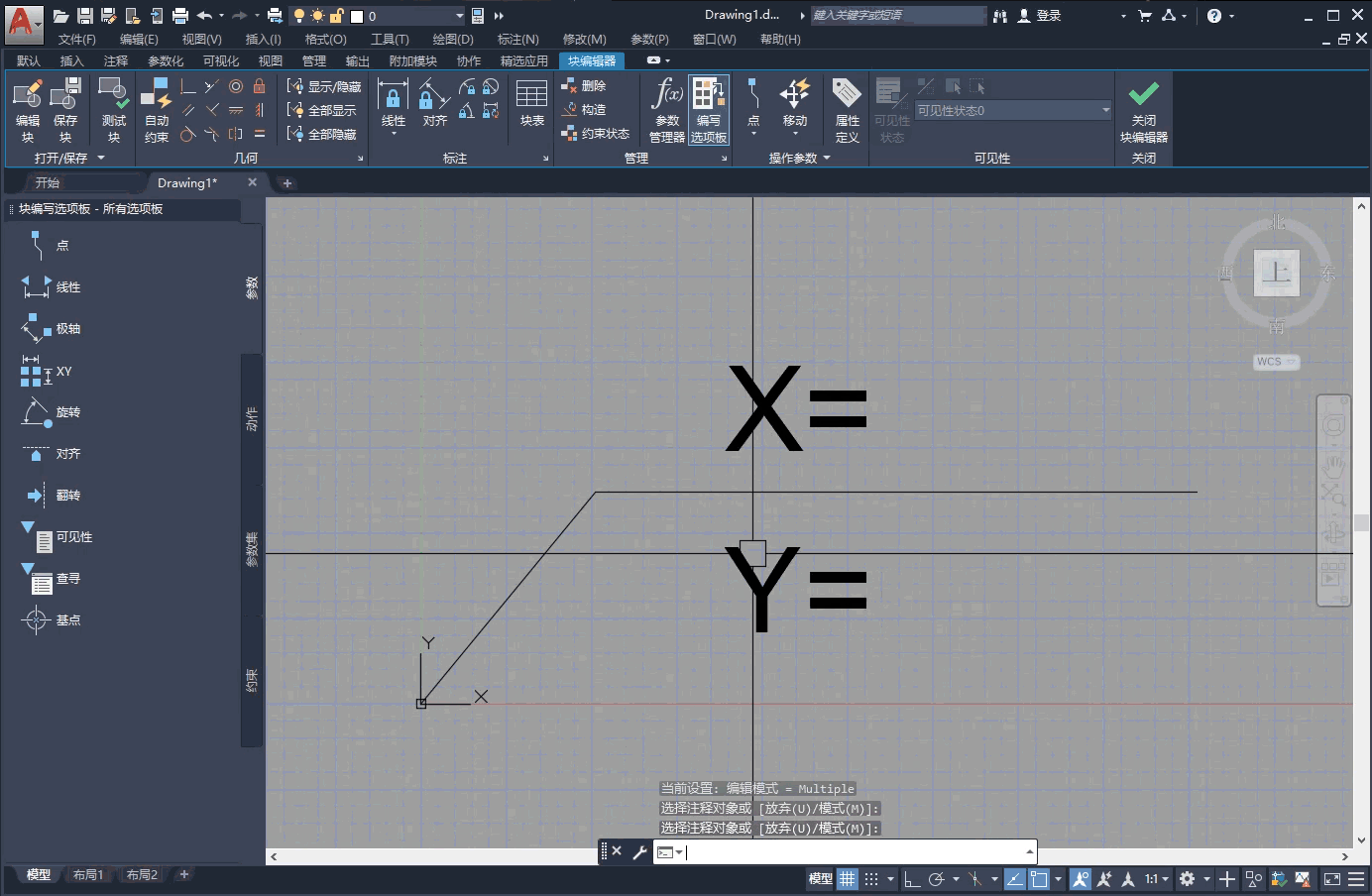

7.输入命令“BEDIT”（快捷键：BE）在块编辑器中打开块定义，在“编辑块定义”面板中，选择当前块名称，点击确定。

登录/注册后可看大图

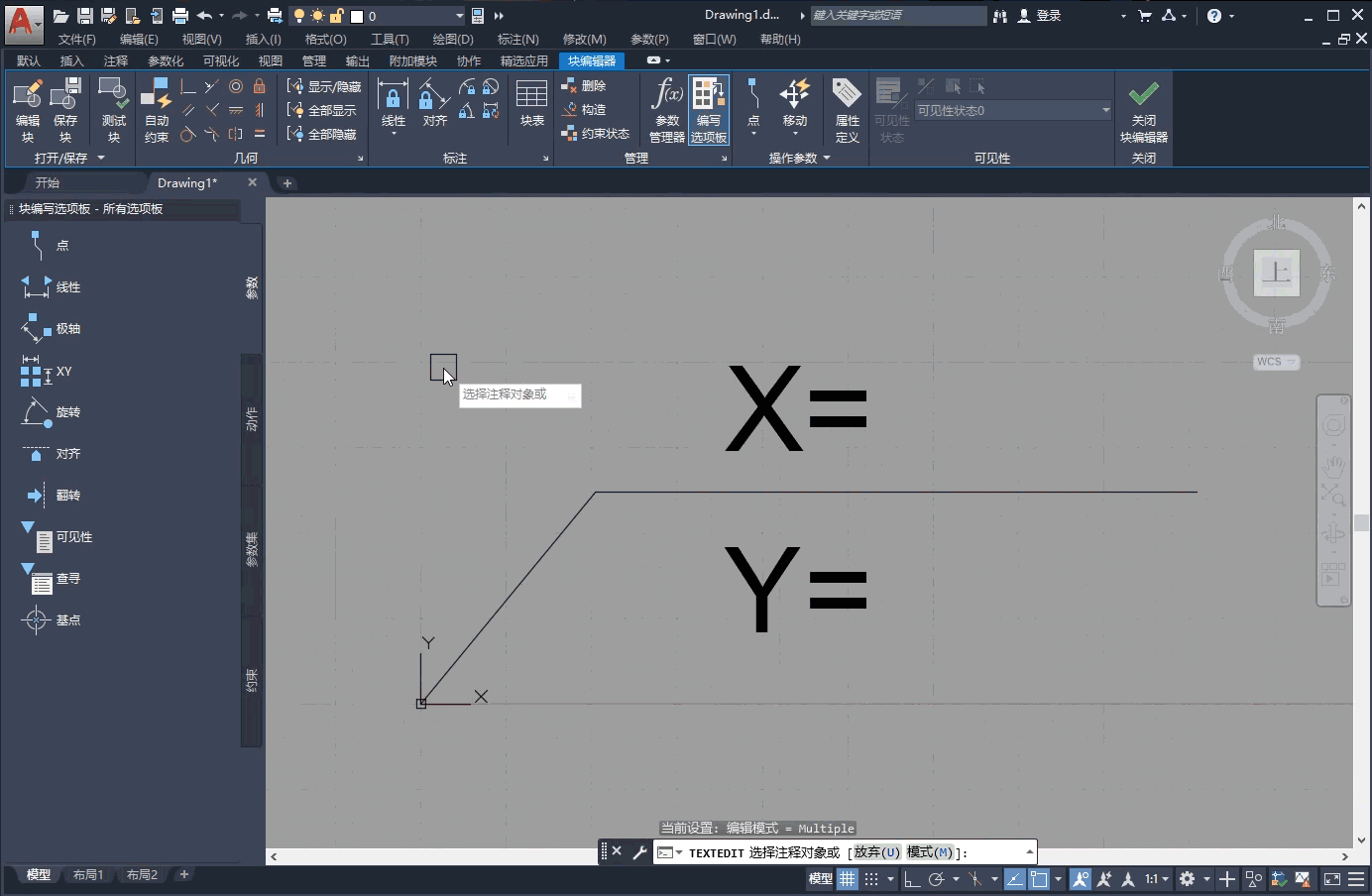

8.双击引线上方标注，弹出“编辑属性定义”，在默认一栏中，“X=”后面单击鼠标右键，选择“插入字段”。

登录/注册后可看大图

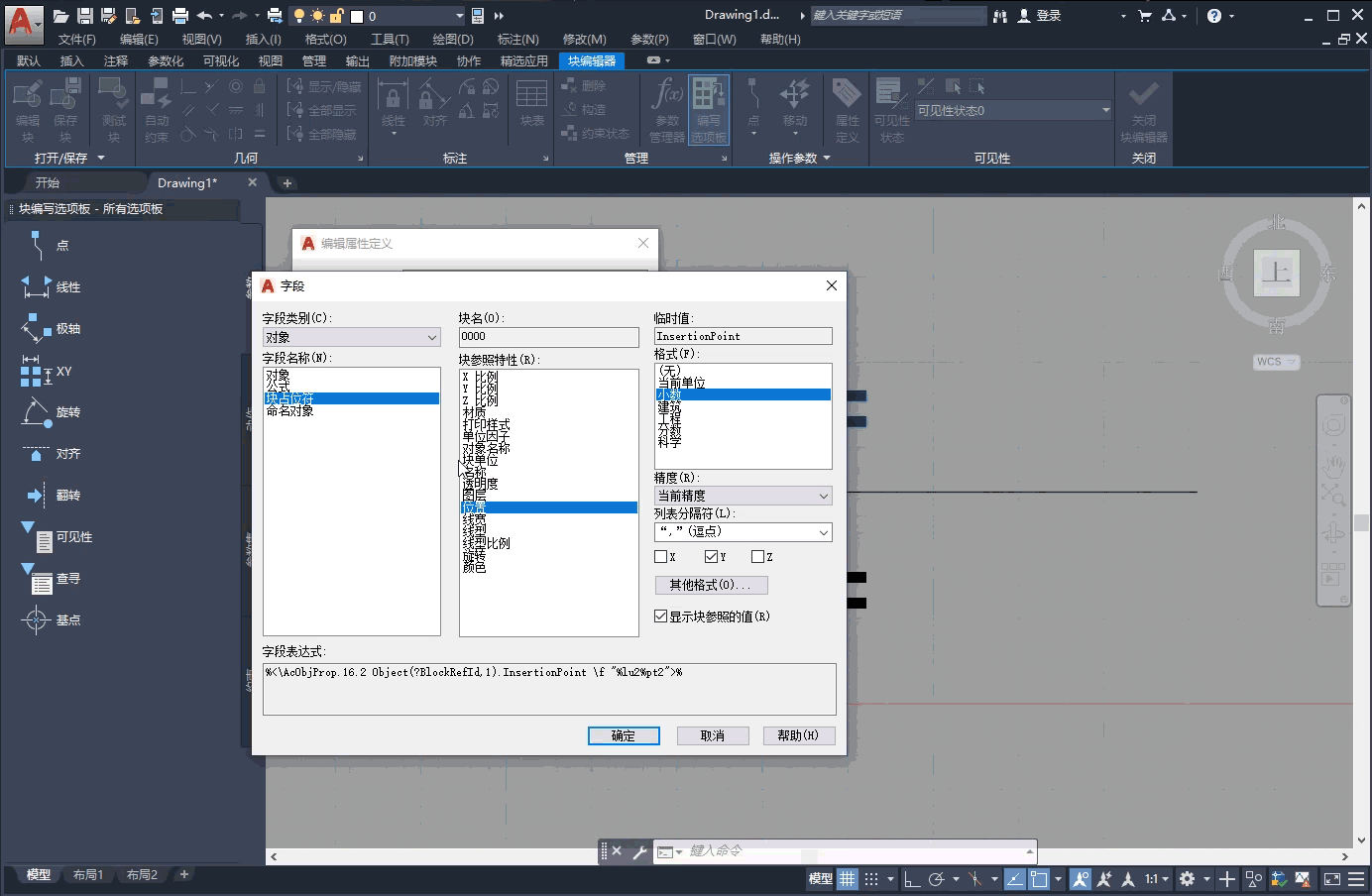

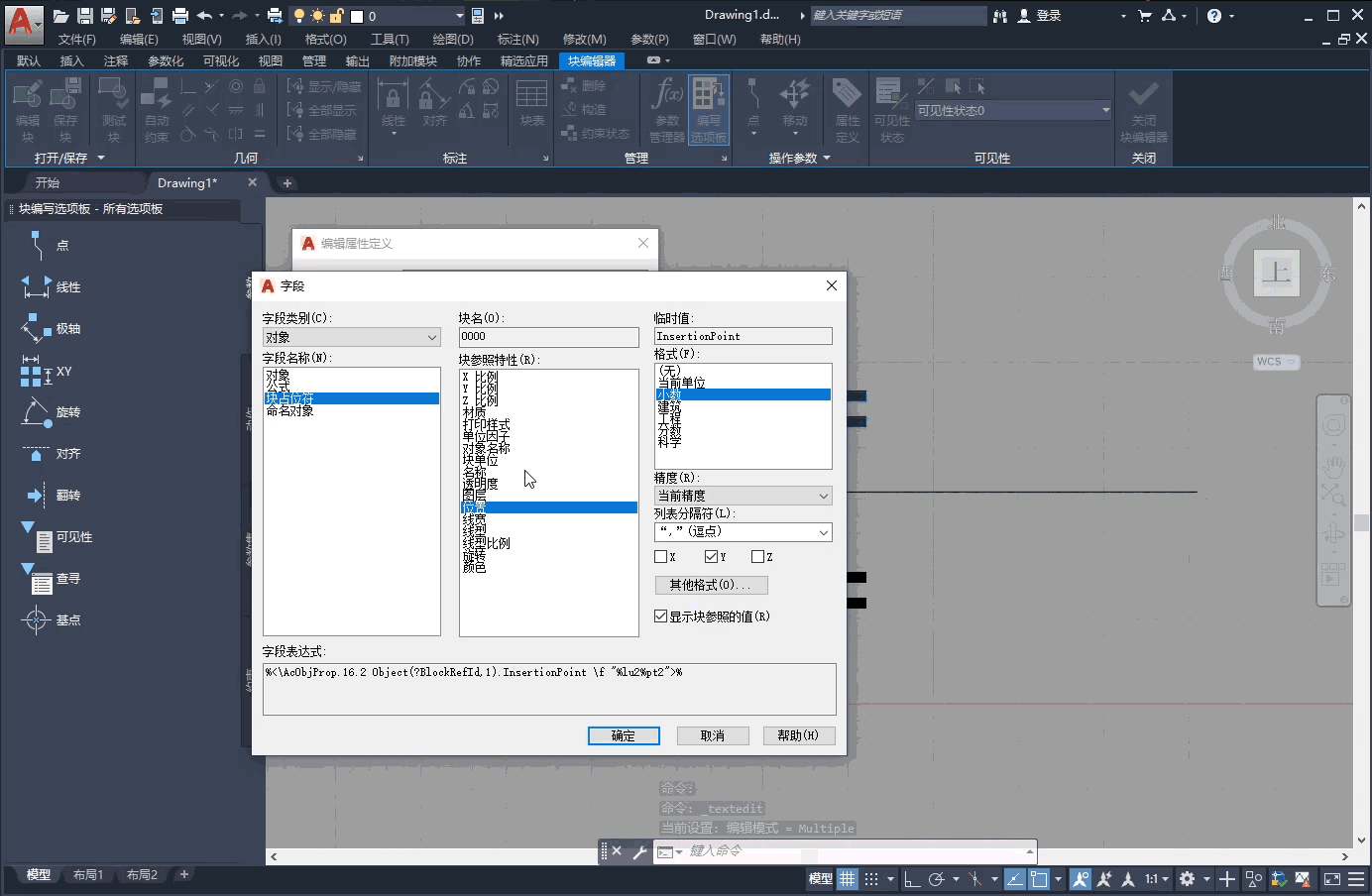

9.在弹出“字段”面板中选择“字段类别——对象”，再选择“字段名称——块站位符”。

登录/注册后可看大图

10.接下来，再选择“快参照特性——位置”，以及“格式——小数”，“列表分割符”下方勾选“X”。然后回到“编辑属性定义”面板，点击确定。

登录/注册后可看大图

11.双击“Y=”字符后，操作同上，只需在弹出面板“字段——列表分隔符”下方只勾选“Y”，然后点击确定，回到“编辑属性定义”面板，再次点击确定。

登录/注册后可看大图

12.最后，保存块编辑设置，退出块编辑器后，再保存一下CAD文件。

登录/注册后可看大图

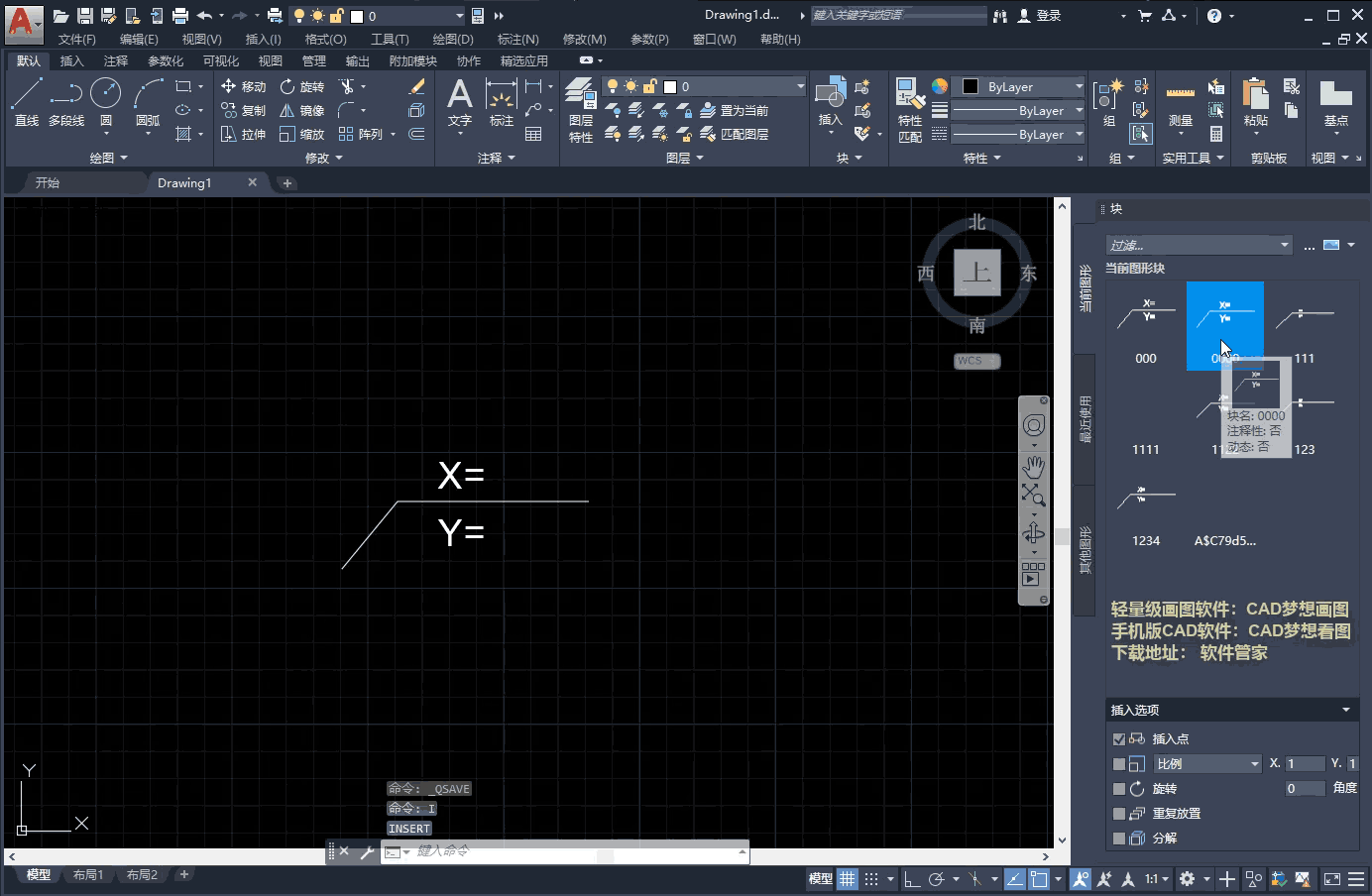

13.输入插块命令“INSERT”（快捷键：I）向当前图形插入块，在“当前图形块”中选择需要的图块。

登录/注册后可看大图

14.将该坐标引线图块的引线起点放在要标记的地方，鼠标左键确定。在弹出的“编辑属性”面板中，点击确定。

登录/注册后可看大图

坐标引线标记制作完成，以后再使用时只需要进行最后一步，就能直接使用。
