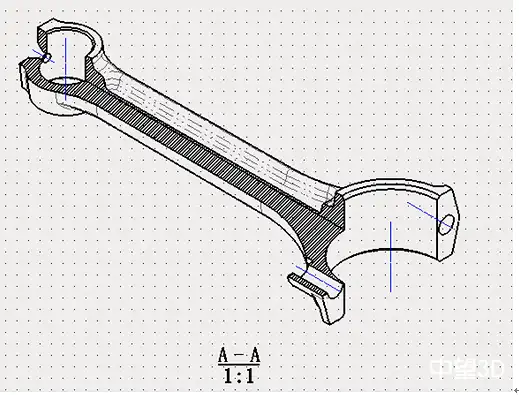

三维CAD扫盲教程：中望3D便捷创建剖视图

bbqcb · 发表于 2016-10-24 16:23:00

在三维中，用进行产品设计和模具设计时，通常会用主视图、俯视图、左右视图以及轴侧视图等方式去了解产品的外形。对于产品的内部结构，为了更加精确直观，则需要剖开产品来看。而三维设计软件的轴侧剖视图功能，刚好满足了设计者的需求，使设计者可以更加方便快捷地了解产品的外形和内部结构。下面就以国内三维设计软件为例，向大家展示如何使用三维方便快速地创建轴侧剖视图。第一步：首先用中望3D创建草图，用来辅助创建2D剖面线，选择草图平面（即高亮面），然后按中键进入到草图绘制界面。


图/中望3D创建草图然后，使用直线功能绘制草图线，绘制结束后退出草图界面。


图/绘制草图线第二步：先点击线框功能下的“命名剖面曲线”,选择之前绘制好的草图，然后输入名称任意名称。


图/命名剖面曲线然后，我们可以看到生成了已经生成了剖面曲线。

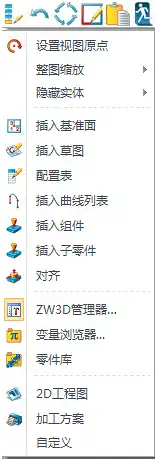

图/剖面曲线生成第三步：单击右键，选择“2D工程图”。

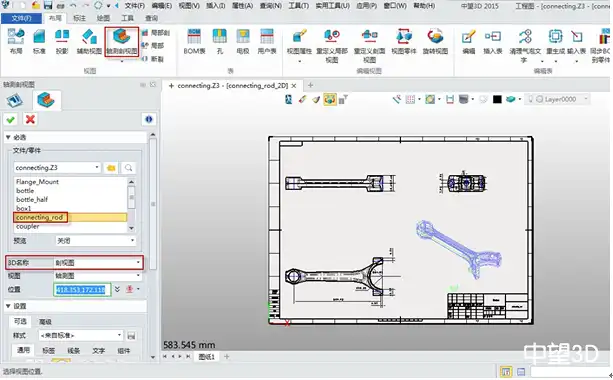

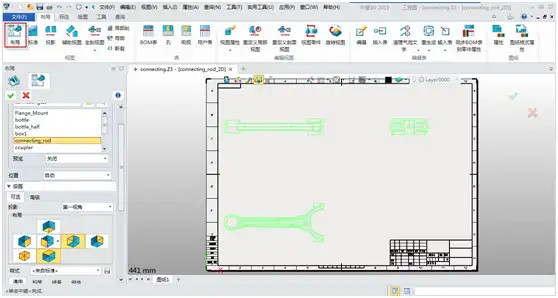

图/选择“2D工程图”第四步：选择A2图纸，进入到工程图模块。选择布局，选择视角以及默认的视图布局，并且我们把“显示零件标注”勾选上，这样就可以生成三个视角的视图布局。

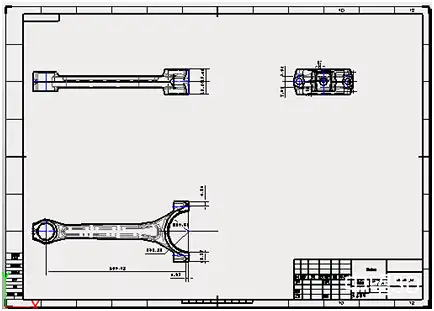

图/选择布局
