本文由北京市昌平区康康创客工作室的康奎哲老师提供
在社区里开辟了魔兽内容的模型商店，目的不是赚豌豆，而是希望能抛砖引玉，看到同学们能做出更好的作品，今天开始阿哲童靴将陆续推出商店里模型的做法，希望同学们做出更多有自己特色的魔兽作品。今天的内容是联盟城堡笔筒，难度不大，即使是初学的同学也能够做出来哦！

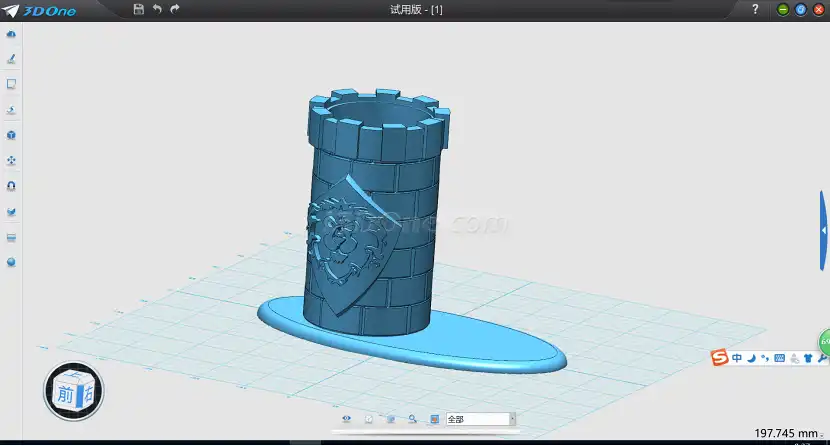

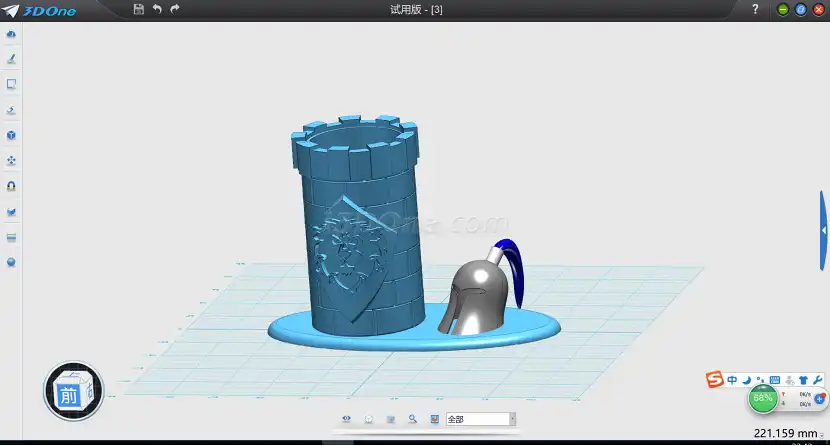

先上完整的效果图，如下图：


以下是制作步骤：
1、做草图如下图，注意这是两个独立的草图，不要画在同一个草图里面，因为稍后它们拉伸的高度不同。


2、将两个草图拉伸，窄的圆弧草图拉伸高度较低，宽的圆弧草图拉伸高度较高，形成一高一低，一厚一薄的两个圆弧状实体，然后环形阵列如下图，做出堡垒城墙垛口的造型。


3、城墙。拖入六面体，大小参照垛口自己掌握，利用圆角功能做出砖缝效果，阵列复制如下图：

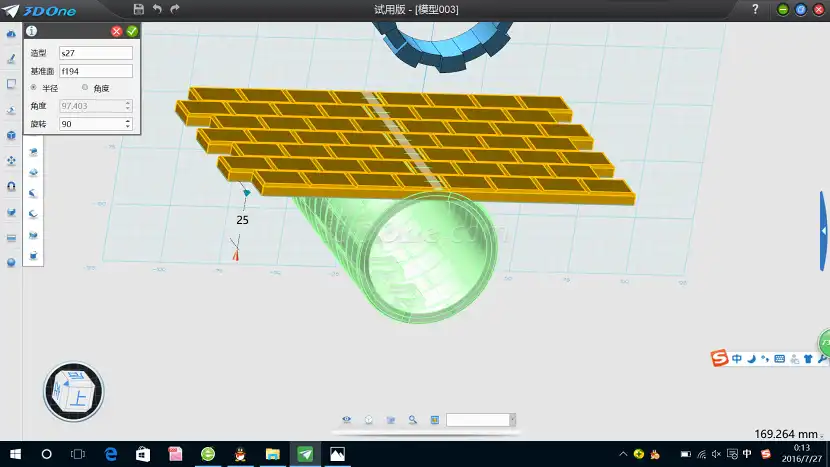

组合之后，进行圆柱折弯，注意半径的设置，如下图。

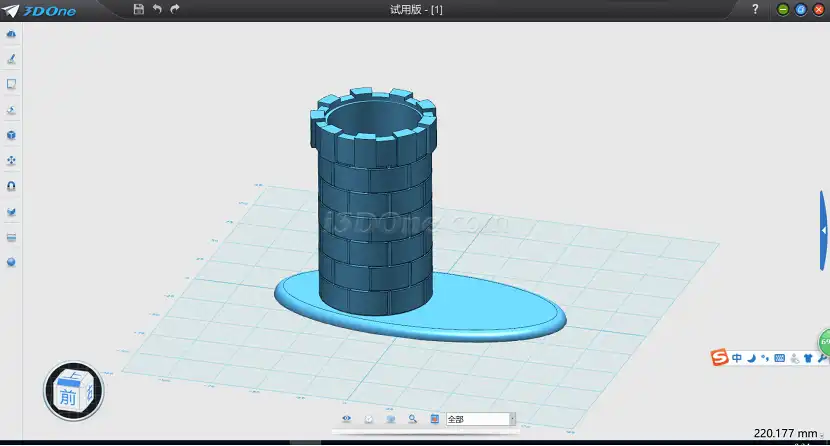

4、通过吸附和移动将垛口和城墙的位置调整好。
