中望CAD/CAM提速教程之模板定制

bbqcb · 发表于 2012-2-28 09:06:00

“我们公司的加工中心都是固定的，加工的工件是有规律的，工件材料和加工工艺方法也是有规律。同样，我们选用的刀具、转速和进给也有规律，那么，在CAD编程时，如何减少选择这些加工参数所带来的重复劳动呢？”这是许多用户的心声。它的答案是肯定的，作为一款高性价比的CAD/CAM软件，中望3D可以轻松做到。通过强大的模板定制功能，帮助你大幅减少CAD设计过程中的重复劳动，加快CAD编程速度，提升企业竞争力。
现在就来看看中望3D是如何做到的。
1.新建模板文件
首先，我们需要新建一个加工模板文件，安装程序默认是没有加工模板的。
（提示：同类型的模板文件可以创建多个.）
Step1.启动中望3D，点击菜单栏：文件→模板，进入到如下界面。（图一）


（图一）
Step2.点击创建新对象，进入到如下界面。在类型中选择加工方案，接着给定一个唯一名称。（图二）
（取模板名称时，我们可以以部门或者零件类型等有实际意义的词来划分，这样直观方便使用.）
Step3.点击确认后直接进入到加工模块，点击保存。（图三）
（这里建议大家，在每次完成一段工作后，都保存一下文件，养成一个良好习惯，尽量避免不必要的损失.）


2.输入刀具
在这里，我们只把常用的刀具(亦可指加工中心上固定的刀具)输入到模板中，这样便可直接取用，为避免刀具过多而影响选用的效率，建议将其它刀具写入刀具库中。
Step4. 点击菜单栏：→输入对象，进入到如下界面。打开文件刀具.csv，输入已经做好的刀具。（图四）
可以看到图四的文件类型选项，.csv和.txt。这两种类型都是纯文本文件，都可以用EXCEL来编辑，这里及下面我们都采用.csv的文件类型。
Step5.此时，在工序中，点击刀具选项，我们直接进入到刀具列表，而非刀具库，快速选用。（图五）
我们选择的工序类型和刀具类型是相对应的，例如：我们选择铣削的工序类型时，在刀具列表中就不会出现钻削的刀具。


3.输入转速与进给
Step6.点击菜单栏：工具→输入对象，进入到如下界面。打开文件转速与进给.csv，输入已经做好的转速与进给。（图六）
(提示：我们的刀具、转速与进给以及设备文件都是.csv文件，仅内部参数有所区别)
Step7.进入工序参数里的速度、进给项，点击靠下的从其他表复制值，此时，直接进入到转速进刀速度表，而非速度与进给库。（图七）
（注意：转速进刀速度表不会与工序类型相对应，但是要注意区别工序的类别是粗加工还是精加工。另外，这些列表都是以阿拉伯字母升序为原则排序。）


4.输入设备
这里的设备是指我们的数控机床。设备的选用在一个零件的加工编程中只需选一次，不会像刀具和转速与进给的选取那么频繁，但设备内的参数选项更多，重复新建会更麻烦，而且数控机床对于一个企业来说又是一个极为固定的生产设备。所以有必要在模板中先设置好，在CAD编程时直接调用。

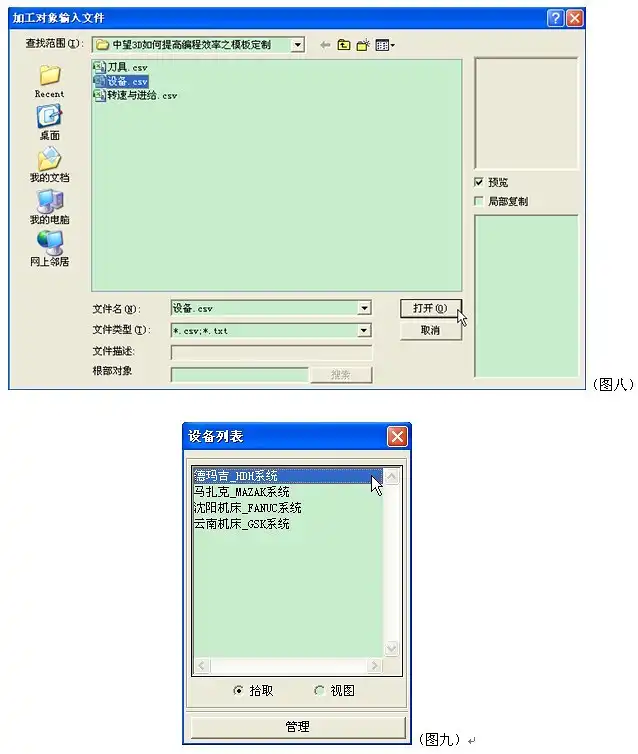

Step8.点击菜单栏：工具→输入对象，进入到如下界面。打开文件设备.csv，输入已经做好的设备。（图八）
Step9.点击方案管理器的设备，直接进入到设备列表，可以看到设备已经输入模板中，从中选取你需要的机床。（图九）


5.工序参数的保存与调用
在工序中，参数是一个非常重要的选项，包括切削参数、极限参数、进退刀参数、后处理参数、显示参数、进给参数等。进给参数前面已经介绍了更简便的方法，这里不在重复。
需要区别的是，前面采用的方法都是指定输入文件。在这里，我们需要进入到工序参数的界面，可以看到在靠下一行，有一个保存按钮，设置好我们常用的参数后，点击保存。那么下次在调用这种工序时就是你目前保存的参数。

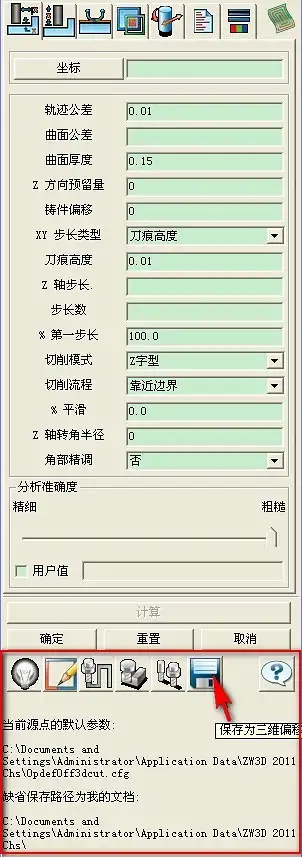

保存位置可以自己指定，但是调用位置暂不支持指定，默认为个人用户目录下，如图十。


（图十）
（提示：1.个人用户目录一般为 C:\Documents and Settings\user\Application Data\ZW3D 2011 Chs\，需要注意的是 Application Data 这个文件夹一般是隐藏文件，需要手动显示方可将参数文件保存到默认位置。
2.不仅仅是在模板中可以保存工序参数，在其它中望3D文件中的加工环境下都可以保存工序参数文件，同时也不会违背提示3的原则。
3.不支持同一种工序有不同版本的参数文件，后一保存会覆盖前一保存，该文件名后缀为.cfg。）
OK，到此我们已经完成了CAD模板的个性化定制，接下来就开始体验高效率的CAD编程模式吧！
附：如何创建、修改.csv文件
前面只讲到如何使用.csv的文件，现在来介绍它是如何创建与修改的。.csv文件可以用Excel打开，也可以用Excel来创建、修改，从而可以利用Excel强大的功能批量的、快速的创建加工数据库。

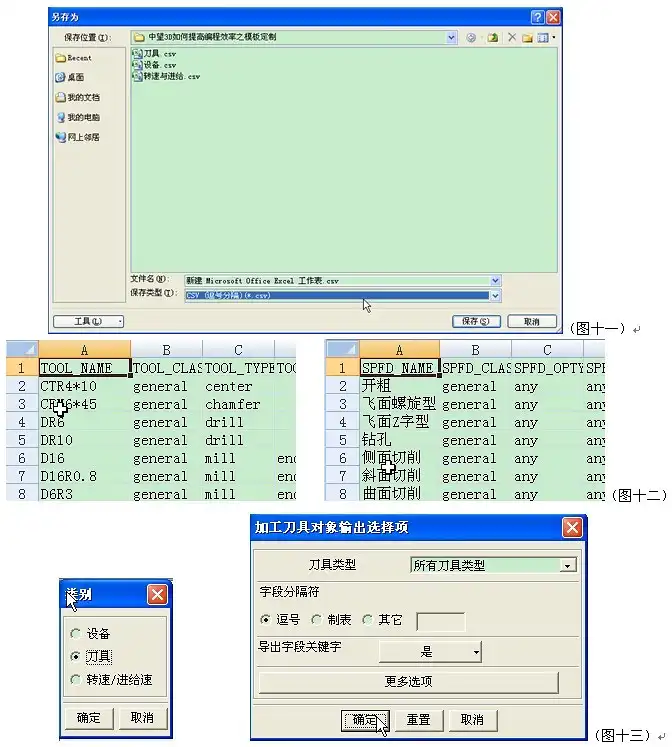

1.新建一个Excel文件，输入数据，另存，选择保存类型为 CSV(逗号分隔)(*.csv) ，如图十一：
2.在.csv文件中，数据的格式是怎么的呢？
我们可以看到下面两张图，数据内容由两部分组成。首先第一行是变量名称，然后第二行及以后行数输入的不同刀具名称相对应的值，转速与进给和设备文件同理。（图十二）
3.如何获取第一行的变量名称呢？
第一次获取变量名称的时候，我们可以通过在一个包含刀具、转速与进给、设备的加工文件中，点击菜单栏：工具→输出对象；第一步，选择类别；第二步，选择项确定。如图十三：


在输出位置查看刚刚输出的.csv文件，便可看到第一行的变量名称，此时，我们可以根据加工需求去新建、修改、删除第一行以外行的值。
