自动标注框需要帮助w

plecs · 发表于 2022-7-5 16:46:40

你好
我需要帮助，不知道如何在x轴和z轴上制作自动标注框
提前感谢您的帮助
如果有人可以的话。

我附上了一个png，看看你是否能帮上忙
http://mariussilviu80.blogspot.ro/

BIGAL · 发表于 2022-7-5 17:14:13

需要使用UCS并为每个标注设置平面。可以计算出表示块面的3pt，并使用UCS 3选项或X&Z旋转90度。

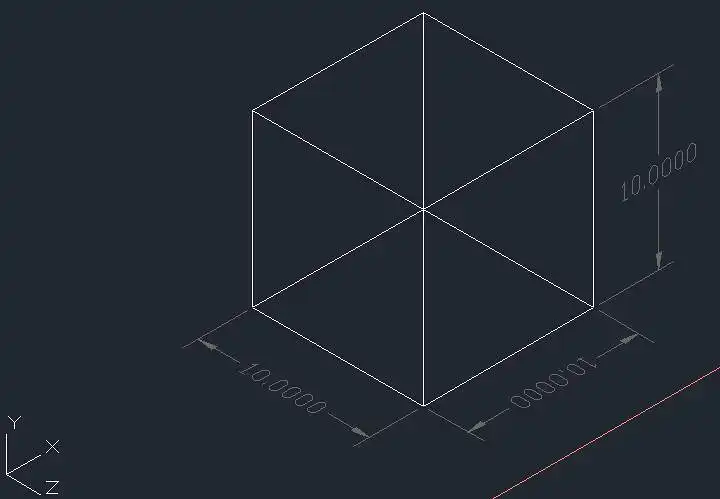

看这张图片，你们可以看到ucsicon被扭曲了，所以垂直尺寸在平面内。

plecs · 发表于 2022-7-5 17:18:17

好的，我理解这个想法，但我用XYZ在顶部平面中插入块，但是如何保存UCS UCS顶部XYZ坐标的更改。然后你必须做正面和尺寸。
但是，当交易所UCS时，还有另一个方面是关于原点的。
当你插入顶部插入块时，UCS交换板的原点在前面原点，如果这样做的话，因为你必须在块不在任何地方的地方进行尺寸标注，我不知道怎么做

plecs · 发表于 2022-7-5 17:34:36

我试图改变UCS，但我不知道如何改变我放在你照片上的原点尺寸

BIGAL · 发表于 2022-7-5 17:49:53

UCS 3首先要问的是原点。

您的blog spot使用长方体的前平面作为其dims。
