连接新截面轮廓线成实体再续

linear · 发表于 2004-3-31 17:05:00

连接新截面轮廓线成实体再续：
上次多谢龙龙仔帮我修改的程序，很快就由一个圆柱体得到一个新的圆周曲面。后来加入了一个程序j，希望能将圆周曲面变为固体。只是错误提示：在子程序j中explode这一步，好像不可以选择主程序中得到的一截曲面？不知道是为什么。恳请帮忙。
非常感谢！

本帖以下内容被隐藏保护；需要你回复后，才能看到！

游客，如果您要查看本帖隐藏内容请回复

linear · 发表于 2004-3-31 17:10:00

对了，j程序是用的先将曲面炸开，得到一个个的facet,在设法得到一个facet 的四个端点中上面两个的中点，连接该点和rulesurf的上曲线的型心，得到一个路径，再使facet沿该路径放样，每个facet都这么做，得到很多的小固体，再联接它们成一个整的固体。(好像错误也提示说：不能沿该路径放样)。谢谢！

龙龙仔 · 发表于 2004-4-1 07:56:00

请点击此处下载

请先注册会员后在进行下载

已注册会员，请先登录后下载

文件名称:2ixikhswwqc.LSP
下载次数:0 文件大小:3.97 KB 售价:2银币 [记录]
下载权限: 不限以上或 Vip会员 [开通Vip] [签到领银币] [免费赚银币]



linear · 发表于 2004-4-1 14:50:00

linear · 发表于 2004-4-1 14:58:00

龙龙仔，太谢谢您了。
您的型心选取处理的好精妙。region 是要在ucs平面上的，所以用了command "_.move" "l" "" "0,0" (list 0 0 (- DH)))，它并不改变型心得坐标(x,y值)。又由於bl中将新轮廓线移开了一个距离，所以在ee中也将x加上一个偏移值。z值与mesh一端点的z相同。合并后得型心坐标。
您加了一步，将四边形的facet分成两个三角形进行extrude.这里想请问你，为社么单独建一个rulesurf，然后对其上的一个facet可以四边形拉伸，而在这里就不行了呢？
还想请问您，为什么要加(print(entget ENTT))(在bl子程序中)这一步？
(setq SECC (ssadd))
(setq SECcC (ssadd)) 这两步放在j程序中行不行，是不是习惯都放在主程序中？
还有想再麻烦您帮我看看，修改后的程序，出错提示说选择的物体不能被拉伸，发现bl的第一步eee为空，不知道是不是(c:ee)(c:bl)放在一起的原因，非常感谢！！！

linear · 发表于 2004-4-1 15:00:00

请点击此处下载

请先注册会员后在进行下载

已注册会员，请先登录后下载

文件名称:1ee2vxdyuvz.LSP
下载次数:0 文件大小:3.95 KB 售价:2银币 [记录]
下载权限: 不限以上或 Vip会员 [开通Vip] [签到领银币] [免费赚银币]

龙龙仔 · 发表于 2004-4-1 17:09:00

1.    然後對其上的一個facet可以四邊形拉伸，而在這裏就不行了呢？
->3點成一平面,4點就不一定
2. 問您，為什麼要加(print(entget ENTT))(在bl副程式中)這一步？
   ->調試程序忘了刪除
3.(setq SECC (ssadd))(setq SECCC (ssadd)) 這兩步放在j程式中行不行?
->(setq SECC (ssadd))是記錄SOLID,每處理一層先UNION所有SOLID(避免最後一次UNION)。
->(setq SECCC (ssadd))是記錄PATH,主要希望最後一次刪除所有PATH。

它們都在循環外,而j程式在循環內,如果把它們放在J,則程序要多執行

希望你再比對一下你的程序與我的程序差別。
注意:你最好別動(setq SECC (ssadd))的腦筋,不然程序………

linear · 发表于 2004-4-2 07:55:00

龙龙仔，谢谢你的解答。

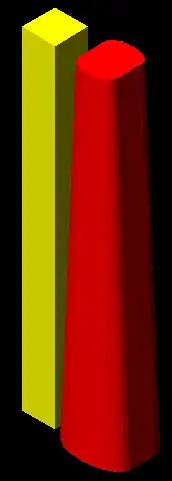

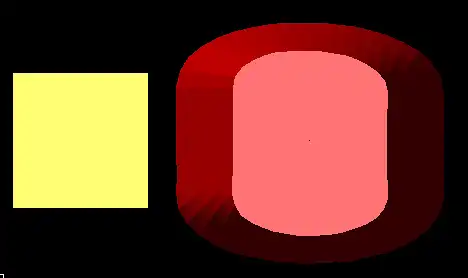

我运行了你的和我的修改后的程序，都不能得到象你的一样的图形，是一个类似三棱柱一样的东东。请你再帮我看看好吗？
对集合类的元素[U][U]union，的确省掉了很多步。[/U][/U][U][/U]请问每层生成一整个固体后，层与层之间是不是还要union一下？

龙龙仔 · 发表于 2004-4-2 08:04:00

(defun C:SL ()
   (setq STIME (getvar "date"))
   (vl-load-com)
   (setvar "osmode" 0)
   (command "_.UCS" "")
   (setq ENT (car (entsel "pick up the object: ")))
   (setq ENTV (vlax-ename->vla-object ENT))
   (vla-getboundingbox ENTV 'PT1 'PT2)
   (setq H (abs (- (last (vlax-safearray->list PT1))
   (last (vlax-safearray->list PT2))
   )
   )
   )
   (setq Z (last (vlax-safearray->list PT2)))
   (setq SL (/ H 10))
   (setq SEC (ssadd))
   (setq J    0
ZP NIL
   )
   (repeat 11
   (setq DH (+ Z (* J SL)))
   (setq ZP (list 0 0 DH))
   (command "section" ENT "" "xy" ZP)
   (setq RE (entlast))
   (command "_.move" RE "" "0,0,0" (list 0 0 (- DH)))
   (C:EE)
   (C:BL)
   (ssadd (entlast) SEC)
   (setq J (1- J))
   )
   (command "surftab1" 25)
   (setq I 0)
   (setq SECC (ssadd))
   (repeat 10
   (setq F (ssname SEC I))
   (setq G (ssname SEC (+ 1 I)))
   (command "rulesurf" F G)
   (C:J)
   (setq I (1+ I))
   )
   (command "_.ERASE" SEC "")
   (setq ETIME (getvar "date"))
   (princ "\ntime needed to run this program:")
   (princ (* 86400.0 (- (- ETIME STIME) (fix (- ETIME STIME))))
   )
   (princ "seconds")
   (princ)
)
(defun C:EE ()
   (vl-load-com)
   (setq NAME (entlast))
   (setq XOBJ (vlax-ename->vla-object NAME))
   (setq PTST (vla-get-centroid XOBJ))
   (setq PTMS (vlax-safearray->list (vlax-variant-value PTST)))
   (setq PTMS (list (+ (car PTMS) 25) (cadr PTMS)))
)
(defun C:J ()
   (setq HD (entlast))
   (command "explode" HD)
   (setq MESHES (ssget "p"))
   (setq W 0)
   (setq SECCC (ssadd))
   (repeat (sslength MESHES)
   (setq EN (ssname MESHES W))
   (setq M (entget EN))
   (setq PP1X (car (trans (cdr (assoc 10 M)) 0 1)))
   (setq PP2X (car (trans (cdr (assoc 11 M)) 0 1)))
   (setq MPX (/ (+ PP1X PP2X) 2))
   (setq PP1Y (cadr (trans (cdr (assoc 10 M)) 0 1)))
   (setq PP2Y (cadr (trans (cdr (assoc 11 M)) 0 1)))
   (setq MPY (/ (+ PP1Y PP2Y) 2))
   (setq PP1Z (caddr (trans (cdr (assoc 12 M)) 0 1)))
   (setq MP (list MPX MPY PP1Z))
   (setq CEN (append PTMS (list PP1Z)))
   (command "line" MP CEN "")
   (setq PATH (entlast))
   (command "_.3DPOLY"
   (trans (cdr (assoc 10 M)) 0 1)
   (trans (cdr (assoc 11 M)) 0 1)
   (trans (cdr (assoc 12 M)) 0 1)
   "c"
   )
   (command "extrude" (entlast) "" "p" PATH)
   (ssadd (entlast) SECC)
   (command "_.3DPOLY"
   (trans (cdr (assoc 10 M)) 0 1)
   (trans (cdr (assoc 12 M)) 0 1)
   (trans (cdr (assoc 13 M)) 0 1)
   "c"
   )
   (command "extrude" (entlast) "" "p" PATH)
   (ssadd (entlast) SECC)
   (ssadd PATH SECCC)
   (setq W (1+ W))
   )
   (command "_.UNION" SECC "")
   (command "_.ERASE" MESHES SECCC "")
)
(defun C:BL (/ L LL)
   (command "-color" 9)
   (command "hatch" "u" 0 5 "n" RE "")
   (command "erase" RE "")
   (command "explode" (entlast))
   (vl-load-com)
   (setq SS (ssget "P"))
;;(setq SS (ssget "x" '((62 . 9))))
   (setq I 0)
   (setq PT_LST NIL)
   (repeat (sslength SS)
   (setq ENTT (ssname SS I))
   (setq ENS (vlax-ename->vla-object ENTT))
   (setq
   L (vlax-curve-getdistatparam ENS (vlax-curve-getendparam ENS))
   )
   (setq LL (- (+ (expt L 1.2) 0.1) (/ DH 12)))
   (setq DX (abs(/ (- LL L) 2)))
   (setq LE (entget ENTT))
   (setq PT1X (car (cdr (assoc 10 LE))))
   (setq PT1Y (cadr (cdr (assoc 10 LE))))
   (setq PT1Z (caddr (cdr (assoc 10 LE))))
   (setq PT1 (list (- PT1X DX) PT1Y PT1Z))
   ;;(setq LE (entget ENTT))
   (setq PT2X (car (cdr (assoc 11 LE))))
   (setq PT2Y (cadr (cdr (assoc 11 LE))))
   (setq PT2Z (caddr (cdr (assoc 11 LE))))
   (setq PT2 (list (+ PT2X DX) PT2Y PT2Z))
   (setq PT_LST (append PT_LST (list (list PT1 PT2))))
   (entdel ENTT)
   (setq I (1+ I))
   )
   (command "-color" 7)
   (command "spline")
   (mapcar '(lambda (E) (command (car E))) PT_LST)
   (mapcar '(lambda (E) (command (cadr E))) (reverse PT_LST))
   (command "c" "")
   (command "move" "l" "" "-25,0,0" ZP)
   (princ)
)

linear · 发表于 2004-4-2 08:40:00

long long zai,i am sorry.i still cannot get that result.It shows L is nil.
Would you please help me to run it again? Are you using Autocad 2000?
Appreciate!
