自动将文本旋转到任何UCS

BIGAL · 发表于 2022-7-5 18:08:18

srini我想我很清楚创建一个块，它只有一个属性，没有直线，没有弧，没有其他任何东西，属性的值是一个街道编号，它必须始终是水平的，无论它在布局中看到什么UCS角度，UCS没有Z平面始终=0

steven-g · 发表于 2022-7-5 18:12:09

你能幽默我们并发布一个不起作用的帖子吗，因为查看正在提供的信息对我来说确实有用。

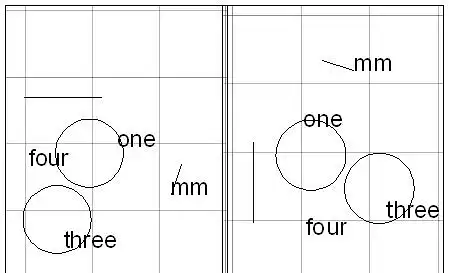

线和圆只是为了显示视口的方向。

BIGAL · 发表于 2022-7-5 18:15:03

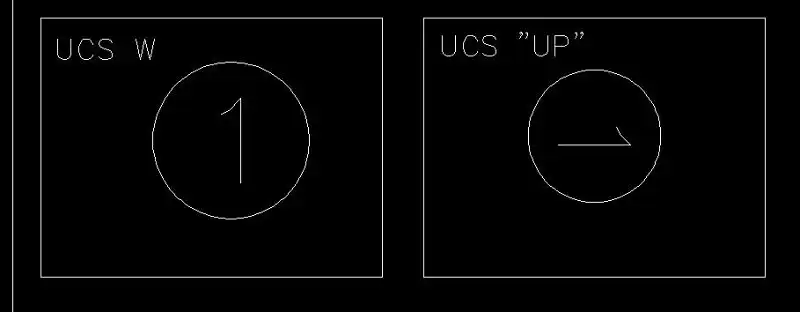

steven-g问题是我该如何创造它！我知道如何创建具有属性等的块，但如果我更改ucs，文本将以错误的角度显示。关于动态设置。这就是我遇到的问题，请发布屏幕截图，显示步骤等。这个“匹配布局方向”在哪里

新建块。图纸

steven-g · 发表于 2022-7-5 18:19:54

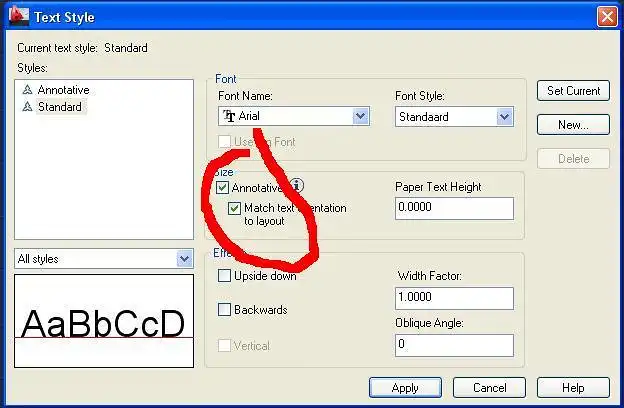

在几个地方有文本风格的对话，在创建区块对话中也有类似的选项。

BIGAL · 发表于 2022-7-5 18:24:52

谢谢Steven-g和abr-CAD abra，最明显的答案一直就在我面前。你看不见。我们对我们的GIS输出进行了一些清理，以便为所有文本添加正确的样式。
