嗨,我想知道是否有人能帮我解决这个小问题。

正如你们所见,我是SolidWorks的新用户,目前正在学习一些教程。

我试图将放样曲面添加到此对象,但椭圆轮廓草图(底部)似乎是打开的,我需要关闭它,或者圆形轮廓草图(顶部)是关闭的,我需要打开它!

有没有打开和关闭轮廓草图的简单方法?

任何帮助都会很好。

谢谢

Bobzy20型
回复

使用道具 举报

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 06:47:57 | 显示全部楼层
Bobzy,你的个人资料选择框你有很多选择,但应该只有2个。其他选择是什么?在我看来,您的个人资料中有一条线不是构造线。
回复

使用道具 举报

21

主题

73

帖子

52

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 06:51:42 | 显示全部楼层
嗨,马特,谢谢你的回复。

底部轮廓草图目前分为4个部分(打开),但我想它应该只有1个完整的轮廓(关闭)。

有没有办法把它封闭成一个完整的配置文件?

请参阅随附的包含图纸的zip文件。

谢谢

Bobzy20型
回复

使用道具 举报

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 06:55:29 | 显示全部楼层
它们都在同一个草图中吗?
回复

使用道具 举报

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 06:59:03 | 显示全部楼层
我没有打开教程,但我继续为你画了一些类似的东西。

确保进入草图并单击每个线段以查看添加的关系。我画了两个圆,给它们添加了关系,以充分定义它们。然后我画水平线,去掉我不需要的圆。

创建一个新平面,绘制圆,使其与第一个草图中的平面同心。

当我绘制参考线时,我确保应用皮尔斯关系,并为每个把手提供水平或垂直关系。
量规。拉链
回复

使用道具 举报

21

主题

73

帖子

52

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 07:02:27 | 显示全部楼层
为此干杯,我想我会再画一次,看看会发生什么!
谢谢

Bobzy20型
回复

使用道具 举报

21

主题

1086

帖子

1065

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 07:05:56 | 显示全部楼层
如果你把文件压缩后放在这里,我可以帮你看一下。
回复

使用道具 举报

21

主题

73

帖子

52

银币

初露锋芒

Rank: 3Rank: 3Rank: 3

铜币
105
发表于 2022-7-9 07:11:59 | 显示全部楼层
嗨,我想知道是否有人能帮我解决这个小问题。

我是SolidWorks新手,目前正在学习本教程,但我无法锻炼/理解本教程。

这是我的挑战,但任何帮助都将是巨大的。

从下图中可以看出,我已经绘制了基本部分并保存了它。我现在重新打开了它(正如我不久前画的那样),然后我试着按照教程所说的去做,但我无法让它工作。

教程说:
[列表=1]
  • 单击“等轴测”(标准视图工具栏)。(完成)
  • 单击平面上的三维草图(草图工具栏),然后在PropertyManager中:(我单击了前平面并选择了平面上的三维草图)
  • 选择Front作为第一个参考。(我不能做这部分,因为PropertyManager窗口是透明的。)
    谢谢

    Bobzy20型
  • 回复

    使用道具 举报

    21

    主题

    1086

    帖子

    1065

    银币

    初露锋芒

    Rank: 3Rank: 3Rank: 3

    铜币
    105
    发表于 2022-7-9 07:13:19 | 显示全部楼层

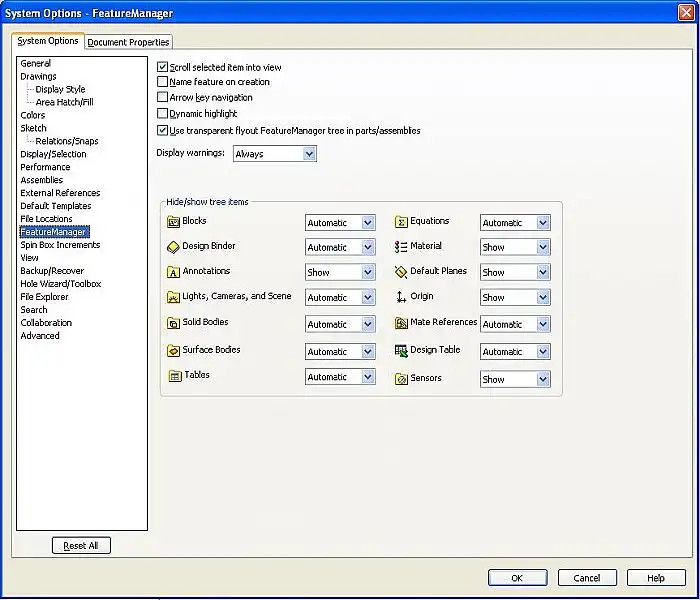

    在要素树中打开“属性管理器”选项卡后,如果展开+号,则可以在右侧看到实际的树。如果你没有看到这一点,请进入工具>选项。在“系统选项”选项卡上,转至FeatureManager。有一个复选框显示“在零件/部件中使用透明弹出式特征管理器树。这将允许在第一个图像中显示特征树。
    回复

    使用道具 举报

    21

    主题

    1086

    帖子

    1065

    银币

    初露锋芒

    Rank: 3Rank: 3Rank: 3

    铜币
    105
    发表于 2022-7-9 07:18:46 | 显示全部楼层
    我想我可以理解你的问题。要使“特性”选项卡显示平面,您需要位于三维草图内部。在屏幕截图中,您没有编辑草图。编辑草图时,“特性”选项卡是否仍为空?
    回复

    使用道具 举报
