放样部分必须全部为CLO

Bobzy20 · 发表于 2022-7-9 07:20:05

谢谢你的帮助，但由于某种原因，我似乎无法完成本教程！我已经试过几次了，但我总是被卡住，不管怎样，我现在已经转到其他教程。

我认为教程假设你知道的比你作为初学者在这个阶段实际应该做的更多。

再次感谢

Bobzy20型

shift1313 · 发表于 2022-7-9 07:25:49

你能上传一个你当前尝试的压缩文件，让我看看吗？

在平面上绘制三维草图的主要好处是将多个工作平面和草图保留在树的一个特征内。您必须了解，您需要在三维草图内，然后您创建的每个三维草图平面都将在此三维草图内。这些平面位于“特性”选项卡上。

我认为知道这一点并不重要，但了解使用关系定位草图非常重要。除非绘制线重合，否则不能将其用作导轨。此外，在选择过程中，如示例中所示，当在一个草图中使用线时，可能需要单击鼠标右键并使用“选择管理器”。

Bobzy20 · 发表于 2022-7-9 07:29:35

Hi shift1313这是我的部分（拉链）。

Bobzy20型

bhamze · 发表于 2022-7-9 07:32:16

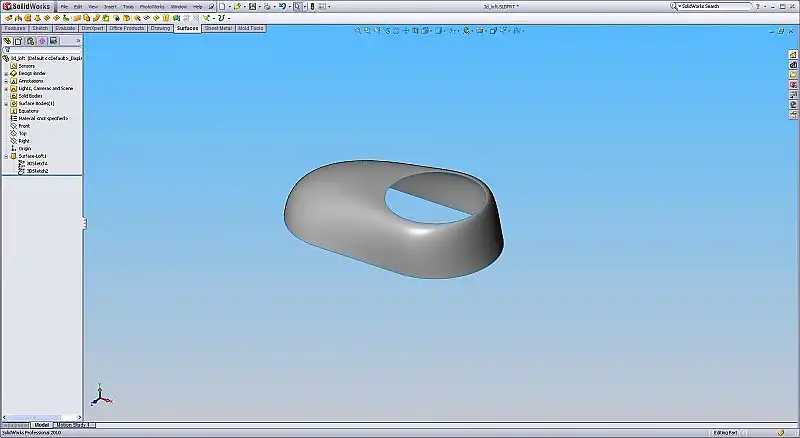

你有什么问题？我下载了文件，并能够创建阁楼。我添加了一个3dsketch来创建前引导曲线。

Bobzy20 · 发表于 2022-7-9 07:37:03

嗨，巴姆泽，谢谢你的回复。

我是SW的新手，不知道自己在做什么！

我打开图纸，然后它说我需要做以下事情，但不知道如何做：
[列表]

单击平面（草图工具栏）上的三维草图，然后在PropertyManager中：
a.选择Front作为第一个参考。
b、选择“重合”，然后单击

我甚至不能选择平面上的三维草图，因为它没有给我草图下的选项。

谢谢

Bobzy20型

bhamze · 发表于 2022-7-9 07:37:51

您可能需要将该工具（平面上的三维草图）添加到草图工具栏。如果你对此不熟悉。。。。。在Solidworks中，转至Solidworks帮助并键入command manager。如果你仍然卡住了，请告诉我，我会尽力帮助你。也可以在平面上创建三维草图，方法是转到“插入”（文件/编辑/视图旁边的顶部菜单），然后选择该选项。为了在平面上创建三维草图，您首先需要选择一个平面（顶部/前部/右侧），然后该选项才可用。如果您不这样做，该选项将被重影，并且不可选择。

添加新平面（三维或非三维）时，需要选择参照，以便软件创建该平面。如果未选择任何参考，则软件不知道将平面放置在何处，您将收到错误消息。在您的情况下，当您创建新平面时，您的第一个参考将是第一个参考选择窗口下的前平面（您可以在左侧的要素树中选择该平面），您将看到重合、垂直、平行、距离等选项。。。。。在您的例子中，再次选择“重合”，这将创建一个位于前平面上的平面。可以将其视为制作前平面的副本。

shift1313 · 发表于 2022-7-9 07:40:59

好消息比尔。

鲍勃，我还没有打开你的档案，但正如比尔所说的，你需要一份证明文件。平面上的三维草图有点不同。从草图菜单中，您可以随时选择二维草图或三维草图，但对于平面上的三维草图，您需要先选择参考。二维草图将允许您在之后选择参考。可以选择一个平面，然后选择下拉框以创建新草图。或者您可以选择一个平面，然后右键单击，您应该会看到平面上的三维草图。

Bobzy20 · 发表于 2022-7-9 07:44:14

谢谢你的帮助。现在全部排序。

现在我正在创建铰链，我需要一些帮助，请参阅以下帖子：
http://www.cadtutor.net/forum/showthread.php?t=50127

谢谢
Bobzy20型
